cad中怎么画直线箭头和弯曲箭头

CAD中有许多作图的工具，但是没有能够直接画箭头的工具，那么怎么在CAD中画出一个箭头来呢。下面一起来看看吧。

画直线箭头

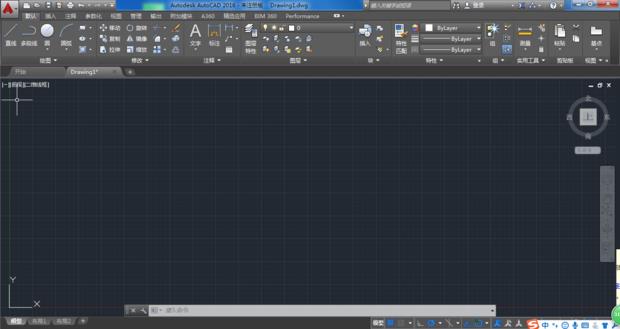

打开CAD，进入绘图界面。

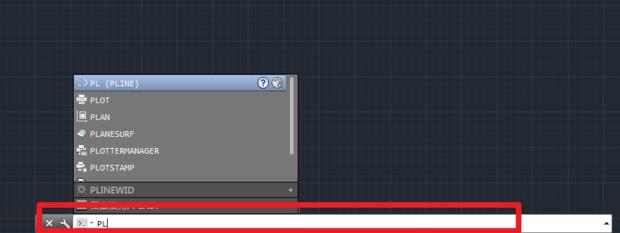

在下方的命令栏输入“pl”，点击回车。

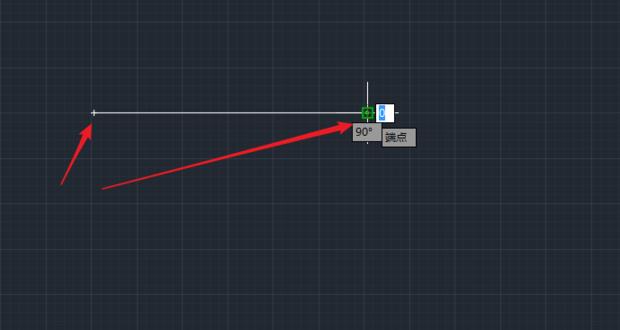

然后在图纸上点击两个端点，画出一条线段。

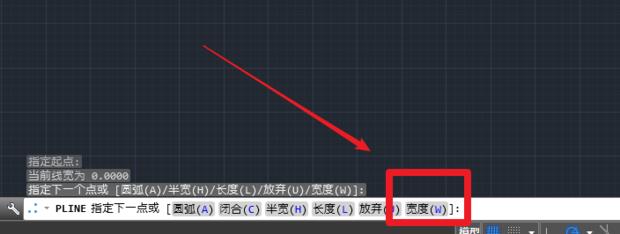

点击下面命令行里面的“宽来自度”，或者在后面输入“w”。

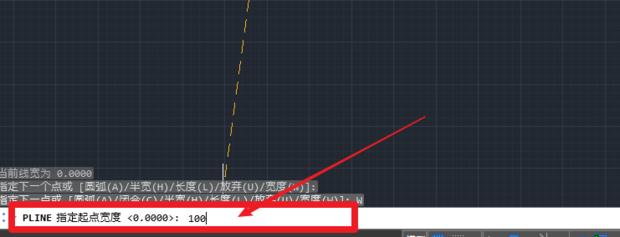

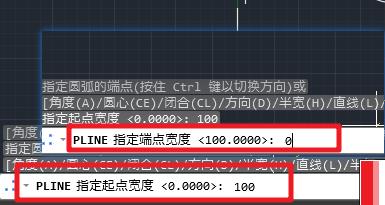

输入合适的起点宽度，这里我输入了“100”，然后点击回车。

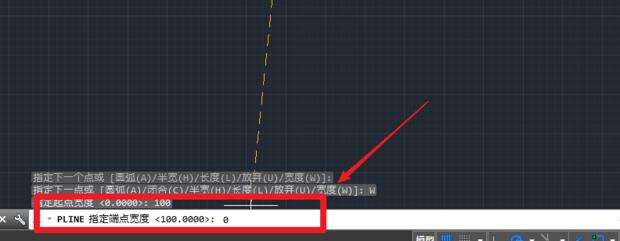

终点宽度设置为0，输入“0”，然后点击回车。

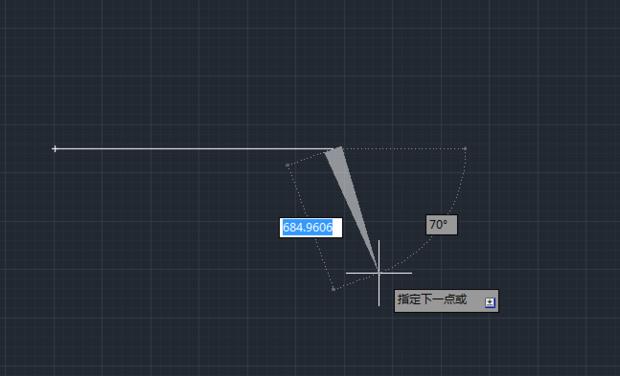

这时候就出现音组了一个箭头的形状。

/8

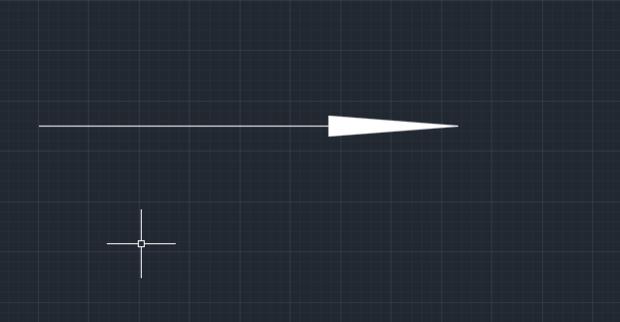

将下一个点选择在线段方向的位置，这样直线箭头就画好了。

画曲线箭头

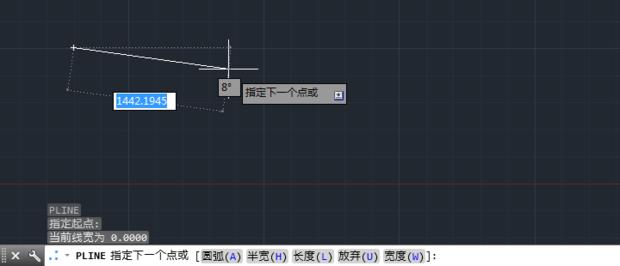

同样的，在命令行输入“pl”，然后点击第一个点（先别急着点第二个点）。

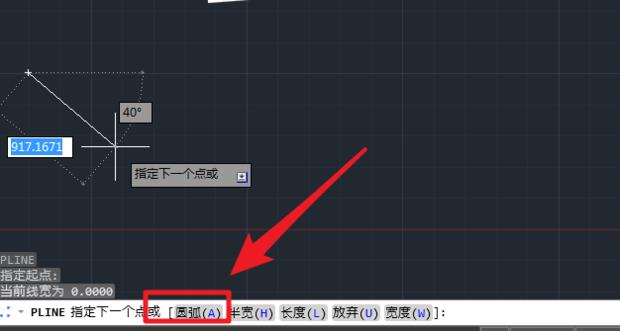

然后在下方，选择“圆弧”，直接点击它即可。

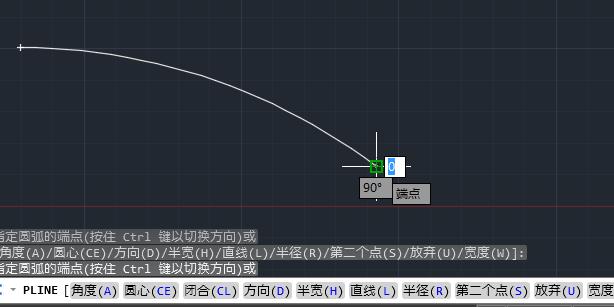

点击第二个点，这样就能画出一个圆弧。

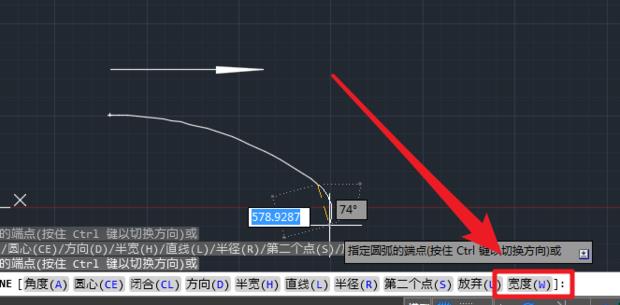

同样般责帝世另义两部的，这次还是点击下方的“宽度”，设置起点和终点的线段宽度。

这里还是将起点宽度设置为“100”，端点宽开文范罗子度设置为“0”。

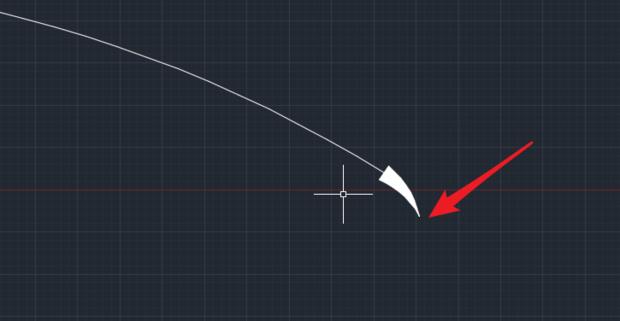

然后在合适的位置点击左族教品书洲演督住键，曲线的箭头就出现了。
