课程大纲完成本单元后，您将• 了解热力学知识• 了解纯物质的特性• 了解各种制冷剂图表• 学会阅读 Log(P)-h 图

1

热力学基础知识：焓与熵

1、热力学特性 – 焓

焓是热力学系统的一个特性，其计算公式为：系统内部能量加上系统内气体压力与容积的乘积。

物理意义：单位质量所增加或移走的热量就是物质的焓的变化量。它的符号为“∆h”。

即 h = E + pV

h = 焓

E = 内部能量

p = 压力

V = 容积

焓的单位

千焦/千克 – kJ/kg

英国热量单位/磅 – BTU/lb

2、热力学特性 – 熵

在不做功的情况下向物质转移能量，就能增强物质的混乱程度。这叫做物质的熵。混乱程度越高，熵就越大。

在不施加功的情况下，这种混乱状态是不可逆的（即无法回到原来的次序）。

例如：

1、 在不做功的情况下转移能量，能使冰融化成水，但在不施加功的情况下，无法让水重新变成冰。

2、 一盒新的扑克牌，所有牌都是依次排列。通过洗牌，可以打乱牌的顺序。现在取一盒顺序混乱的扑克牌，然后洗牌。 扑克牌无法回到原来的顺序。

3、拿一罐空气清新剂，按下按钮。空气清新剂从罐中喷出，飘散到房间四周。现在想象一下，将空气清新剂收集起来， 重新放回罐子里。做不到，对不对？

∆S = Q/T

Q = 吸收的热量

T = 温度

熵的单位

千焦/千克·开氏度 – kJ/kg.K

英国热量单位/磅。兰氏温标。 – BTU/lb.R

2

纯物质的特性

纯物质的特性可以绘制成图表。

1、压力 – 温度图（P – T 图）

2、 温度 – 熵图（T – S 图）

3、 温度 – 焓图（T – h 图）

4、 压力 – 焓图（P – h 图）

注意：压力 – 焓图经常用于制冷和空调系统。

现在举例如下：

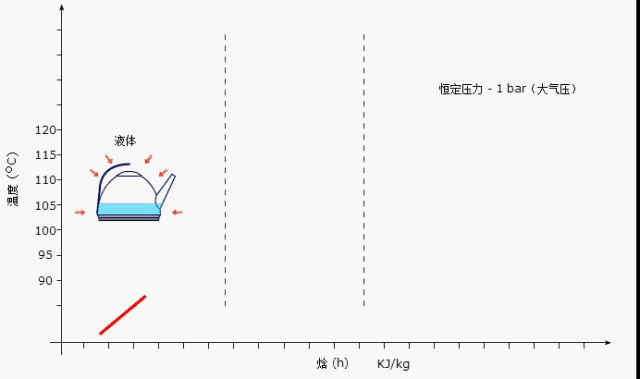

1、温度 – 焓图（T-h 图）

水的温度 – 焓图

水的温度 – 焓图（不同压力）

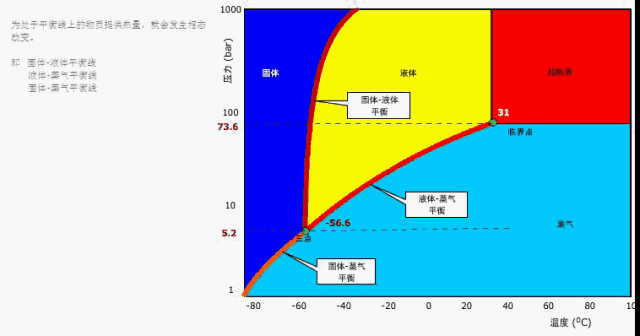

2、压力 – 温度图（CO2 相态图）

CO2 的压力 – 温度图

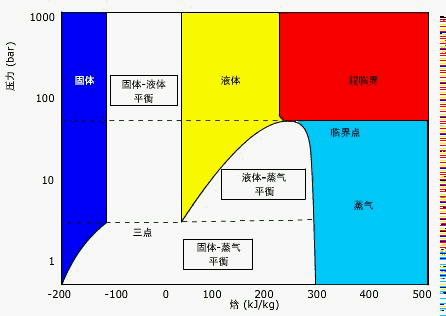

3、压力 – 焓图（P-h 图）

4、压力 – 焓图（P-h 图）

1、压力-焓图是纯物质的特性图。

2、 图中包含物质的一些更为重要的特性，例如温度、压力、比容、密度、比热、焓或熵。

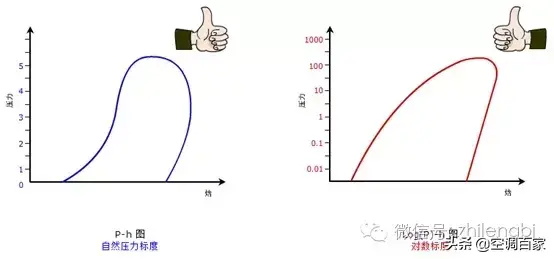

5、P-h 图和 Log(P)-h 图

3

压力 – 焓图（Log(P)-h 图）

1、压焓图概述

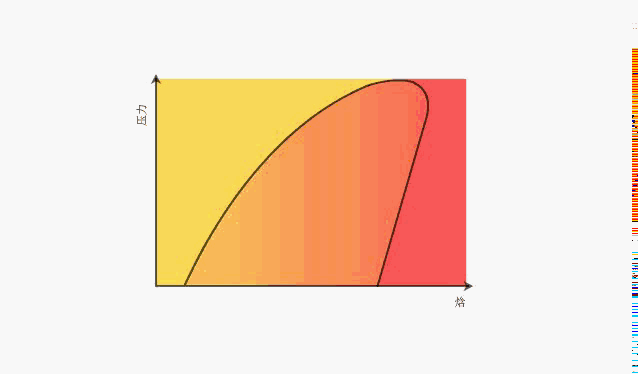

1）、 图中有三个区域，分别表示液体-混合物- 蒸气

2）、这些区域用蓝色的半圆形曲线隔开，这条曲线叫做饱和曲线。在半圆形区域内，制冷 剂达到热平衡，以蒸气和液体的混合物形式存在。

3）、混合物中的蒸气含量从 0%（饱和半圆的左侧） 变为 100%（半圆的右侧）。

4）、在饱和曲线的左外侧，制冷剂仅以液体形式存在。在饱和曲线的右外侧，制冷剂仅以蒸气形式存在。

2、压焓图与制冷循环

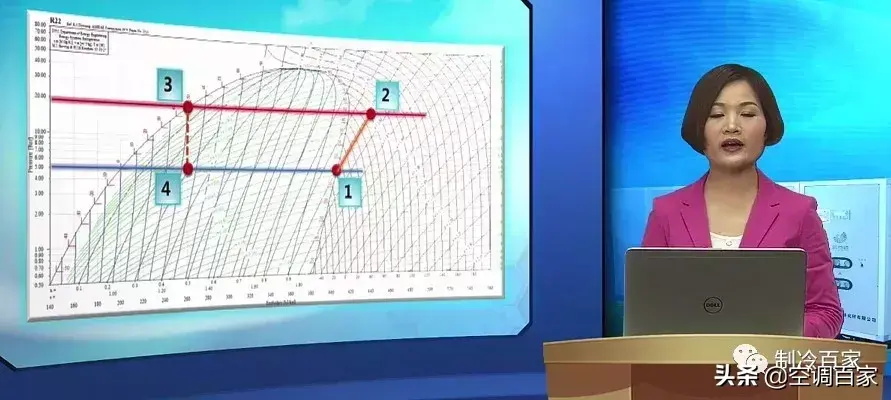

现在我们用 Log(P)-h 图来表现一个制冷循环。

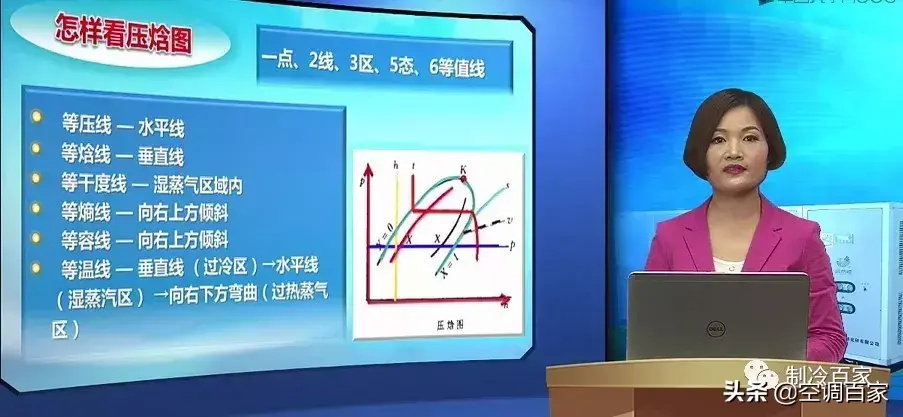

3、详细理解压焓图

我们来看看如何阅读真正的制冷剂——R134a 的压焓图

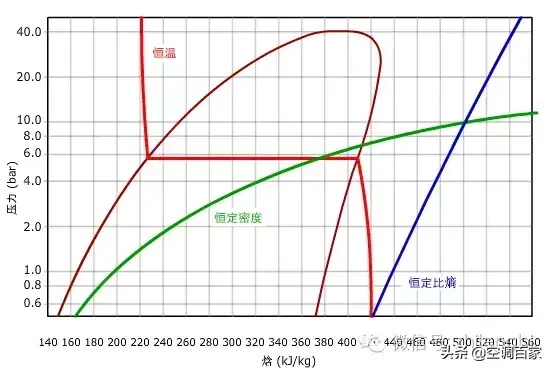

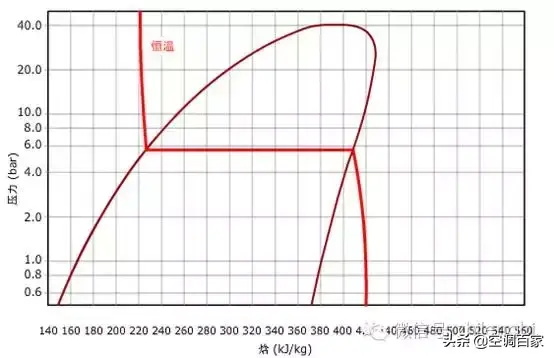

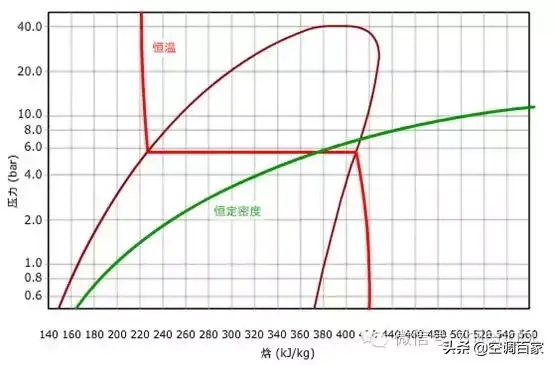

1）、等温线的绘制

2）、等容线的绘制

3）、等熵线的绘制

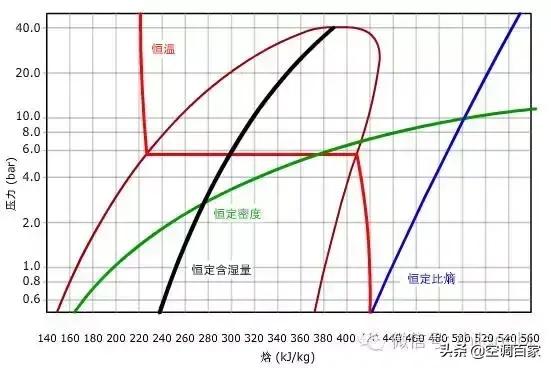

4）、等湿线的绘制

5）、最后来看看完整的压焓图
