​四开单控，四联单控开关的接线方法图解

四开单控，四联单控开关的接线方法图解

四开单控开关的两种接线方法图解，下面分别有图1、图2

四开单控开关相当于四个单开单控开关组合到了一起，只比三开单控开关多了一开

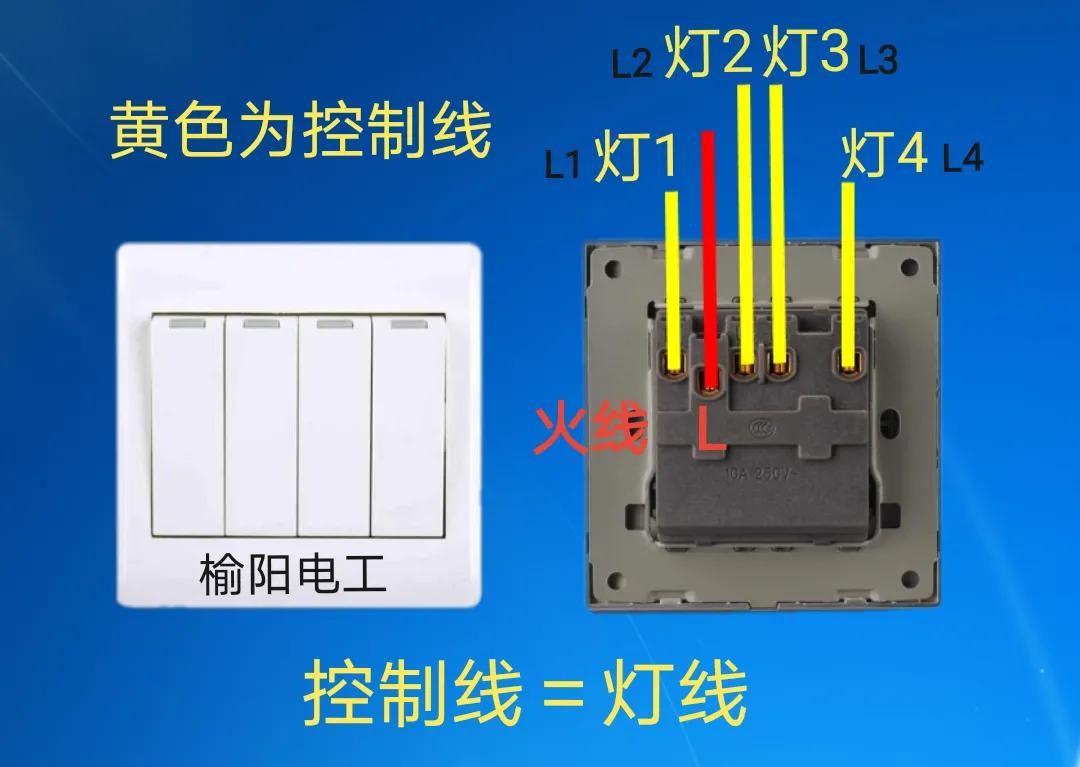

下面是图1 有5个接线端口，其开关内部已经将四开内部的公共点串联，也就是L点已经并联，不需要单独跳线去联通

四开单控开关的背部5个接线端口的，L点接火线，L1、L2、L3、L4分别接四盏灯的控制线

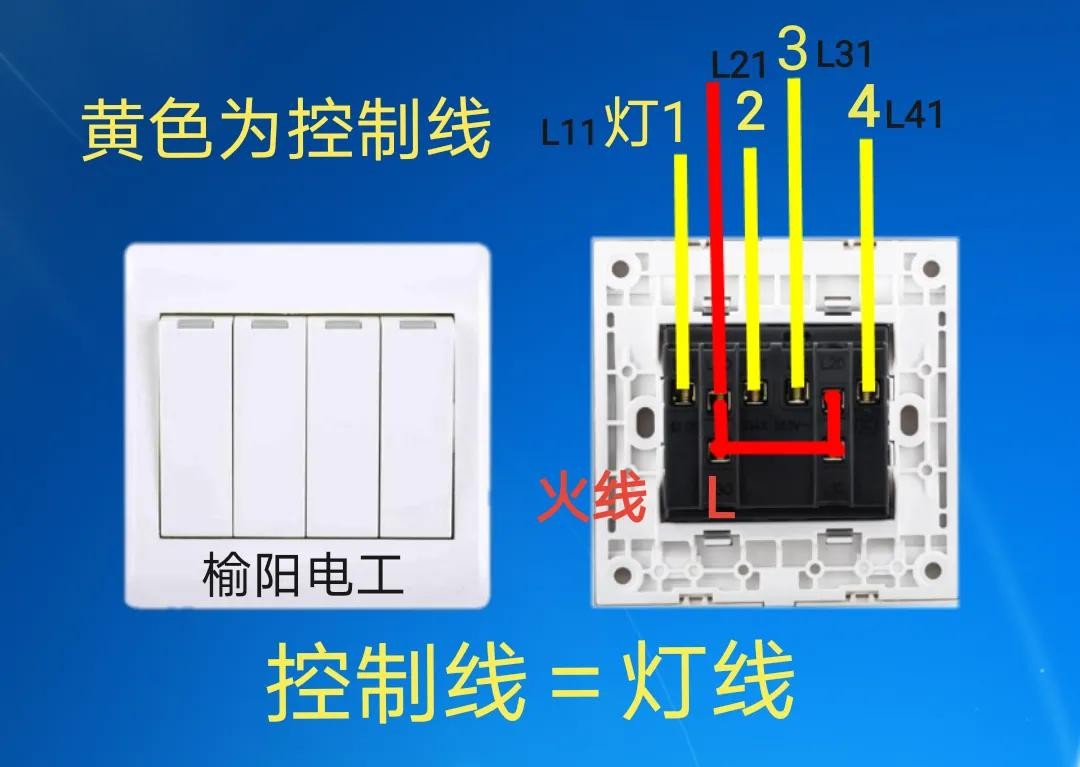

下面为图2 有8个接线端口，其开关内部的4个公共点L10、L20、L30、L40并没有联通，所以我们要单独跳线并联

通常四开单控开关有8个接线端口的分别用以下标号，两个分别为一组，也就是1开，总共是4开

L10、 L11

L20、 L21

L30、 L31

L40、 L41

把开关的L10、L20、L30、L40跳线串联，其中任意一个接线端口接火线，开关的L11、L21、L31、L41分别接四盏灯的控制线

我们在接线之前一定要先断电，再用验电笔去测量确认是否已经断电，在确保安全的前提下进行操作，避免发生意外！

感谢大家的支持，后续我会继续分享单开双控，单开多控，双开双控，三开双控，四开双控，单开五孔的开关接线方法图解，谢谢大家的关注！
