地暖安装示意图

还在为地暖如何安装的而好奇嘛？还在想如何看出地暖安装工程的好坏呢？下面三象舒适家小舒拿个施工现场示意图告诉你，你会不会更清楚明白？

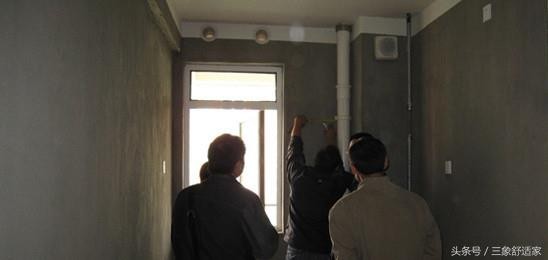

【第一步】工程项目开始之前，首先是由业主、公司的RCS设计师、施工主管及装潢公司负责人交底，确定锅炉、分水器的安装位置及管路的走向。

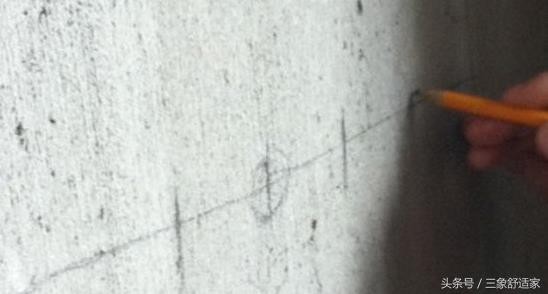

【第二步】根据图纸确定锅炉及分水器安装位置，定好需打孔的位置，用笔标出。

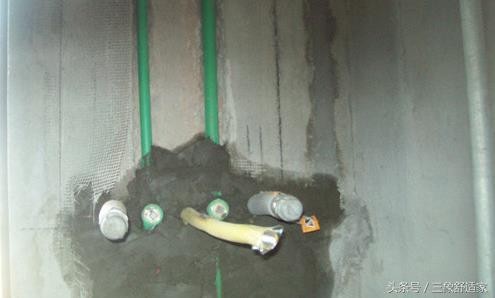

【第三步】根据图纸及现场情况，确定管路走向根据管路所走管子，确定开槽宽度。（同一槽内最多走三个回路的管，槽与槽之间至少留有10mm以上的间距。）最后弹线示意。锅炉位置管路安装图。

【第四步】分水器的安装,曼斯杰分水器。三象舒适家所用的板材绝对质量保证！（三象舒适家施工严格按照国家标准）

【第五步】铺设采暖管路之前，先将地面找平至整齐平整；铺设绝热层之前，先做一层防潮层，然后铺设保温板反射膜及钢丝网。

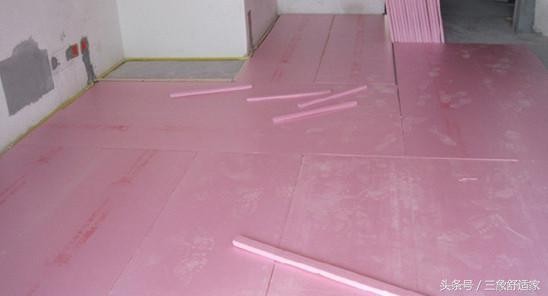

【开始铺设保温板】保温板采用的是25mm厚的三象舒适家保温板，保温效果绝佳！

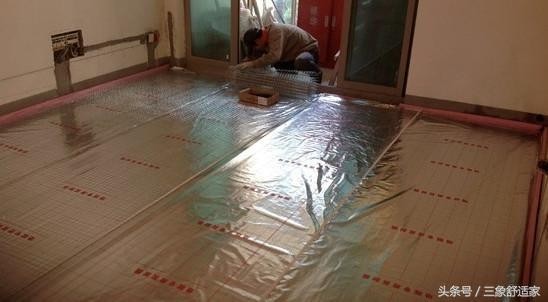

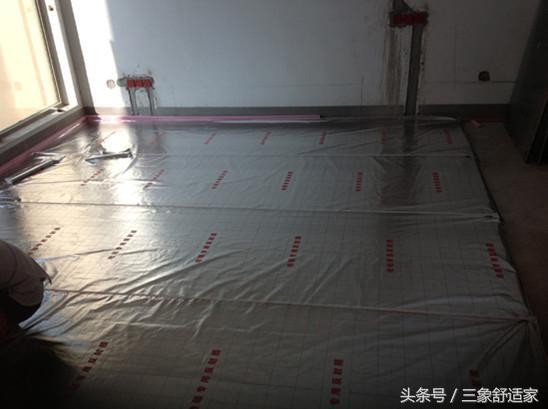

【铺设反射膜】

作用：反射膜是一层薄膜粘合一层薄铝铂，为了防止热量向下流失，运用铝箔反射膜铺设的一层保护层。主要是把温度向上辐射。减少温度向下传导的损失。

【铺设钢丝网】

作用：钢丝网是为能更好的固定采暖管与保护填充层，使其寿命延长的效果。主要起到均匀温度和拉扯填充层，防止填充层在加热过程中开裂。

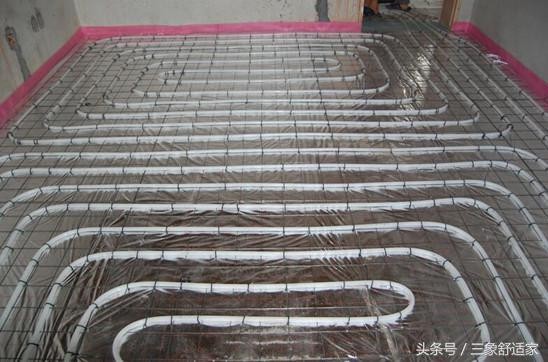

【第六步】开始铺设采暖管路

采暖管严格按照施工图纸标定的管间距和走向敷设（采暖管间距180mm，卫生间采暖管间距160mm，如在铺设区域内有留柜部分不铺的，可相对缩小管间距）。

每个回路采暖管铺好后，用塑料卡固定采暖管，直管段部分固定间距为0.7-1.0m，弯曲管段部分的固定点间距为0.2-0.3m，这样才能保证采暖效果均匀。

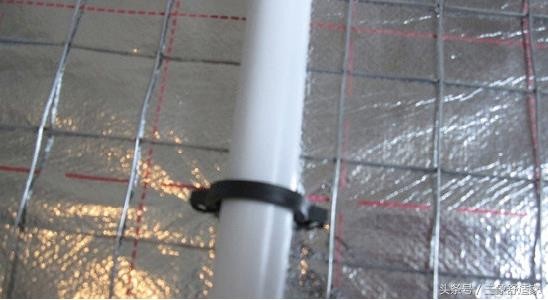

【特别提示】塑料卡真材实料

地暖铺设完整的实景图

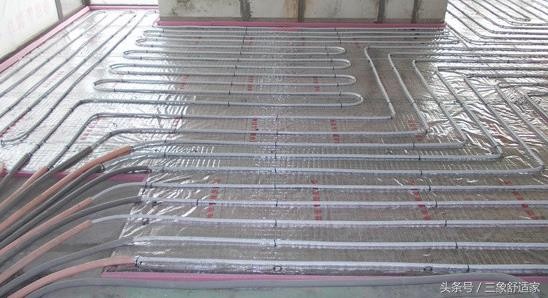

铺设完成之后的地暖管路（铺设的很整齐）地暖铺设完成的实景图片

铺装完毕的地暖回路，很是整齐美观。

过道的管路，也是横平竖直整齐美观。

沿贴脚线布置一圈保温板，防止不必要的热量散失。

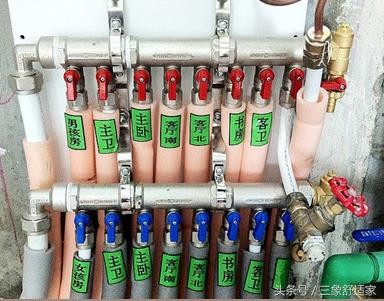

分水器连接地暖回路，进回水管用不同颜色来进行区分，在管路下墙处都套上保温，以防止热量不必要的损失。

【其他房间的照片】

当地面面积超过30㎡或边长超过6m及回路与回路之间应设置伸缩缝。切割宽度为2.5CM的保温板，用扎带固定在第一层钢丝网上作为伸缩缝。伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。图上粉红色的就是伸缩缝。

三象舒适家 严格验收工程程序

打压试验

在分水器上选两管道，分别装上压力表及阀门（不选同一回路的两根管道）。把分水器上的排气阀打开，然后往系统里接入自来水，等排气阀有水均匀流出时，关闭排气阀。关闭阀门，取下自来水管，装上打压泵对系统打压，将系统压力升到0.6mpa停止打压（最高不得超过0.8mpa），关闭阀门，检查各接点有无渗水现象。拆下打压泵，装上堵头，再打开阀门，此时为系统正常压力，一直保持到施工结束。

隐蔽工程验收

系统施工完成后，通知客户代表对系统进行验收，由客户代表与业主约定验收时间。验收时检查分水器安装、管路敷设是否符合规范要求，分水器与管道连接有无渗漏，有无瘪管现象；管路保护是否到位，与业主查看系统压力是否正常；采暖管间距、弯曲半径等是否符合公司规范要求，固定是否可靠；伸缩缝是否按规定敷设完毕。客户代表、施工负责人与业主一起测量敷设低温热水地暖面积。业主对工程质量无异议后，业主、施工负责人、客户代表在工程资料上签字认可。

找平

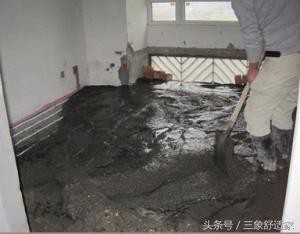

通过隐蔽工程验收的条件下进入填充层的施工，填充层用豆石混凝土找平。混凝土填充层的养护周期应不少于21天，养护期满后，对地面妥加保护，严禁在地面上运行重载、高温烘烤、直接放置高温物体和高温加热设备。

三象舒适家人始终保持120%严谨的工作态度，坚持以120%的努力做到120%的工艺水准。精工细作，渗透到工程的每一个细节。
