什么是数模转换器？数模转换器的原理及作用

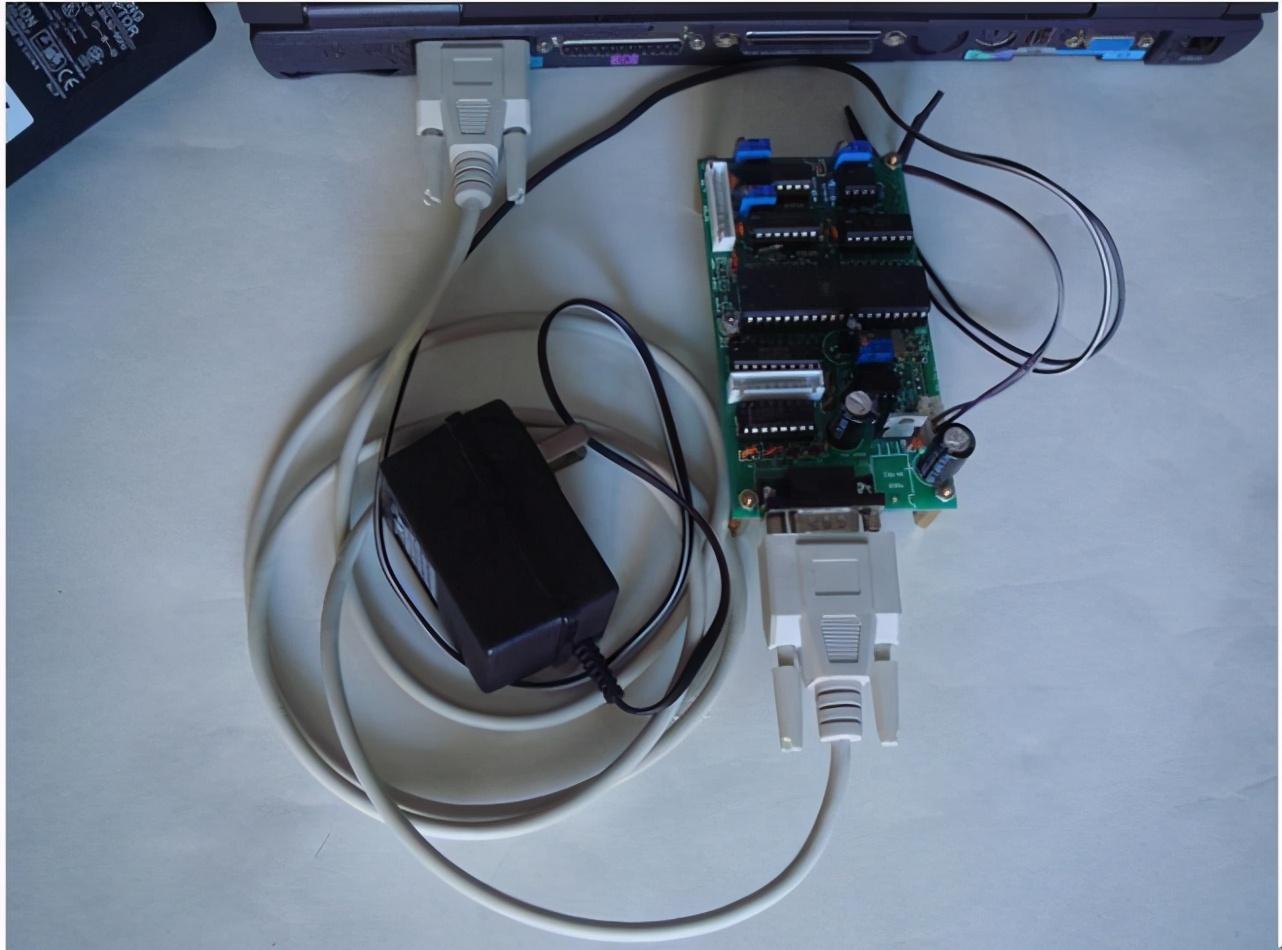

【ic交易网电子元器件采购】数模转换器，又称D/A转换器，简称DAC，它将二进制数字量形式的离散信号转换成以标准量（或参考量）为基准的模拟量的转换器。D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。

模数转换器中一般都要用到数模转换器，模数转换器即A/D转换器，简称ADC，它是把连续的模拟信号转变为离散的数字信号的器件。

模数与数模转换器应用于生活的很多地方，你可能没有注意。比如在任何的数字音频系统中，模数和数模转化器都是其中的重要组成部分，比如音响，在你的声卡将音频传输到您的DAW时，这时候就是模数转化器或者是数模转化器驱动的您的监听音箱；并且当您在演奏数字合成器时，是数模转化器将您的音频传输给音箱。

一、构成和特点：

DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源（或恒流源）组成。用存于数字寄存器的数字量的各位数码，分别控制对应位的模拟电子开关，使数码为1的位在位权网络上产生与其位权成正比的电流值，再由运算放大器对各电流值求和，并转换成电压值。

根据位权网络的不同，可以构成不同类型的DAC，如权电阻网络DAC、R–2R倒T形电阻网络DAC和单值电流型网络DAC等。权电阻网络DAC的转换精度取决于基准电压VREF，以及模拟电子开关、运算放大器和各权电阻值的精度。它的缺点是各权电阻的阻值都不相同，位数多时，其阻值相差甚远，这给保证精度带来很大困难，特别是对于集成电路的制作很不利，因此在集成的DAC中很少单独使用该电路。

它由若干个相同的R、2R网络节组成，每节对应于一个输入位。节与节之间串接成倒T形网络。R–2R倒T形电阻网络DAC是工作速度较快、应用较多的一种。和权电阻网络比较，由于它只有R、2R两种阻值，从而克服了权电阻阻值多，且阻值差别大的缺点。

电流型DAC则是将恒流源切换到电阻网络中，恒流源内阻极大，相当于开路，所以连同电子开关在内，对它的转换精度影响都比较小，又因电子开关大多采用非饱和型的ECL开关电路，使这种DAC可以实现高速转换，转换精度较高。

二、性能指标：

D/A转换器的主要特性指标包括以下几方面：

分辨率：

指最小输出电压(对应的输入数字量只有最低有效位为“1”)与最大输出电压(对应的输入数字量所有有效位全为“1”)之比。如N位D/A转换器，其分辨率为1/(2^N-1)。在实际使用中，表示分辨率大小的方法也用输入数字量的位数来表示。

线性度：

用非线性误差的大小表示D/A转换的线性度。并且把理想的输入输出特性的偏差与满刻度输出之比的百分数定义为非线性误差。

转换精度：

D/A转换器的转换精度与D/A转换器的集成芯片的结构和接口电路配置有关。如果不考虑其他D/A转换误差时，D/A的转换精度就是分辨率的大小，因此要获得高精度的D/A转换结果，首先要保证选择有足够分辨率的D/A转换器。同时D/A转换精度还与外接电路的配置有关，当外部电路器件或电源误差较大时，会造成较大的D/A转换误差，当这些误差超过一定程度时，D/A转换就产生错误。

在D/A转换过程中，影响转换精度的主要因素有失调误差、增益误差、非线性误差和微分非线性误差。

转换速度：

转换速度一般由建立时间决定。从输入由全0突变为全1时开始，到输出电压稳定在FSR±½LSB范围（或以FSR±x%FSR指明范围）内为止，这段时间称为建立时间，它是DAC的最大响应时间，所以用它衡量转换速度的快慢。
