螺纹孔怎么标注

&nbsp &nbsp 首先在浩辰CAD机械软件中打开需要标注的图纸文件，然后在功能区点击【浩辰机械】选项卡。在【标注】组中点击【螺纹标注】按钮。如下图所示：

&nbsp &nbsp 根据系统提示在图纸中选择圆或弧，即可调出【螺纹标注】对话框。如下图所示：

&nbsp &nbsp &nbsp在【螺纹标注】对话框中根据实际需求选择螺纹类别，如：普通螺纹、小螺纹、梯形螺纹、锯形螺纹等设置显示标注后的螺纹尺寸、导程、旋转方向、螺距、内外螺纹公差等参数，从而使螺纹标注更准确，更符合实际生产要求。

&nbsp &nbsp &nbsp点击【标注设置】按钮，即可在对话框下方显示出来的扩展菜单中设置螺纹标注的文字样式、高度、颜色等参数。如下图所示：

&nbsp &nbsp &nbsp 全部设置完成后点击【确定】按钮，在图纸中指定标注位置即可完成螺纹标注。如下图所示：

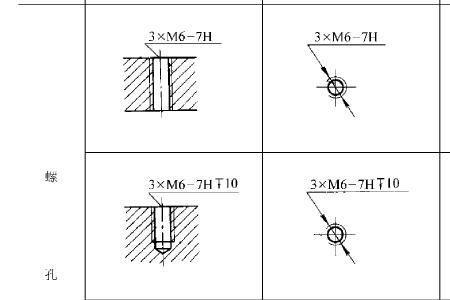

螺纹孔怎么标注

常用螺纹的类型及标注

螺纹采用规定画法后，在图样上反映不出螺纹的要素和类型，这些需要用标注方法表示。螺纹的标记由螺纹代号、螺纹公差带代号和螺纹a合长度代号三部分内容组成。其格式是：螺纹代号

螺纹公差带代号

螺纹旋合长度代号

螺纹代号表示了螺纹的要素，其中螺纹代号格式为：

螺距(单线时)

牙型符号

公称直径

X

旋向

导程/螺距(多线时)

对常用的单线右旋螺纹，其线数和旋向可省略不注。

螺纹公差带代号用于制造时检验螺纹的精度。螺纹公差带代号由表示公差带代大小的公差带等级数字和表示位置的字母(内螺纹用大写字母，外螺纹用小写字母)组成，如6H，6g等。当中径与顶径公差带代号相同时。则只注一个代号，如M10x1-6H。

螺纹旋合长度代号规定为短(S)、中(N)、长(L)三种。其中中等旋合长度其代号&#34N&#34不必标注。

螺纹孔怎么标注

规定画法，绘制螺纹的主左两视图：

(1)外螺纹  大径M20 、螺纹长30、螺杆长40、螺纹倒角2X45 。

(2)内螺纹  大径M20 、螺纹长30、孔深40、螺纹倒角2X45 。

(3)粗牙普通螺纹，公称直径24mm，螺距3mm，单线，右旋，螺纹公差带：中径 、小径均为6H。

(4)细牙普通螺纹，公称直径30mm，螺距2mm，单线，右旋，螺纹公差带：中径 5g，大径6g。

(5)非螺纹密封的管螺纹，尺寸代号3/4英寸，公差等级为A级，右旋。

(6)梯形螺纹，公称直径32mm，螺距6mm，双线，左旋。
