电阻的作用是干什么的（电阻有哪些作用？）

电阻是电路中最常见的元器件，各种各样的板子上总是少不了电阻的身影，不管是贴片电阻、直插电阻，还是功率电阻。电阻在电路中到底起到哪些作用？越是常用的东西，越是难以说清楚，本文试着和大家讨论一下电阻的作用。

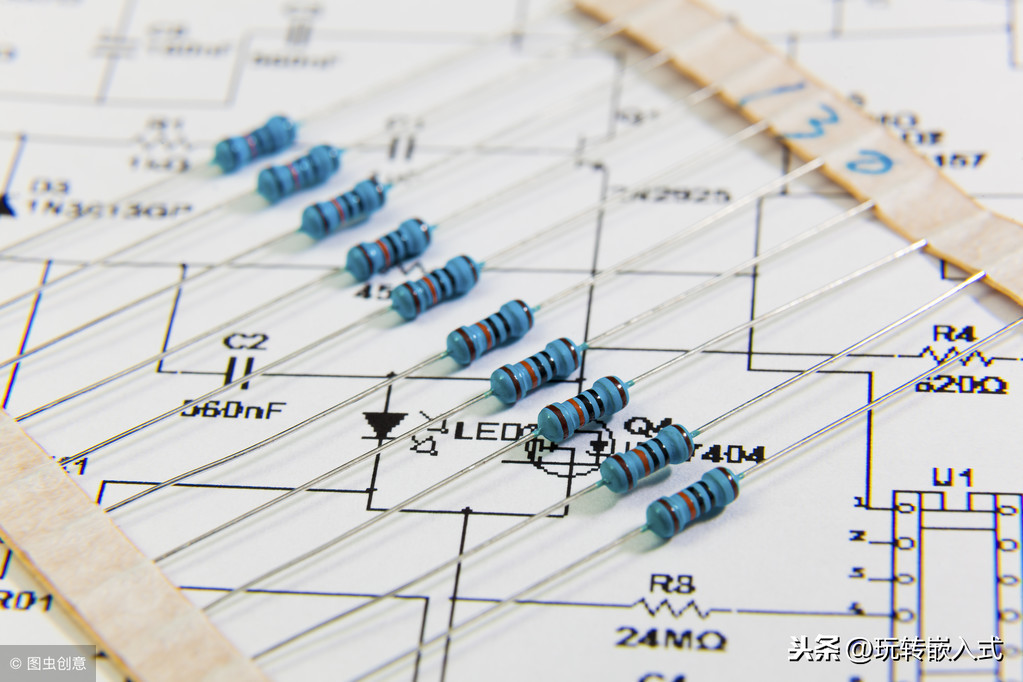

直插电阻

电阻的分压作用

欧姆定律大家都清楚，U=IR,当电流流过电阻时，会在电阻两端产生电压降，在这里电阻起到了分压作用。利用电阻的分压可以实现哪些功能呢？比如说单片机在采样时，将电阻两端的电压和实际的物理量建立对应关系，通过计算电压值即可获取物理量的变化，在这里以NTC温度检测作为例子讲解，原理图如下所示：

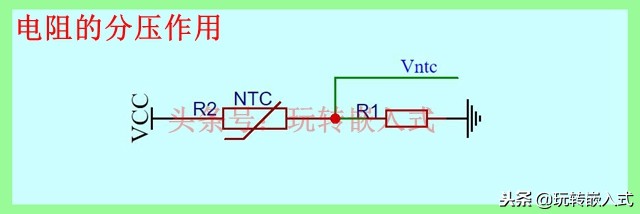

电阻的分压作用

在上图中，固定阻值R1的电阻和可变电阻NTC串联，当温度发生变化时，NTC的阻值发生变化，从而导致R1分得的电压发生变化，通过计算R1的电压可以得到NTC当前的阻值，从而计算出当前所对应的温度值。

电阻的限流作用

电阻的作用就是限制电流，在一条串联回路中，电阻越大，那么回路中的电流也就越小。所以可以利用这个作用对回路中的电流起到限制作用，从而防止电流过大把负载设备烧坏。以发光二极管LED为例，如下图所示：

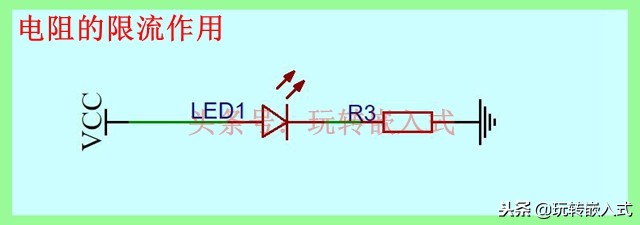

电阻的限流作用

LED需要2-10mA的电流即可被点亮，电流过大会被烧坏。上图中，电阻R3串联在LED的回路中，起到限流作用，防止电流过大将LED烧坏。以VCC=12V为例，假设LED的压降为2V，需要的电流为2mA，那么电阻R3=(12-2)/2=5KΩ，即用5KΩ的电阻将回路中的电流限制在2mA。

电阻的上拉和下拉作用

在学习单片机课程的时候，遇到了上拉电阻和下拉电阻，所谓上拉就是将接口通过电阻上拉到电源，在初始状态时使接口的电平为高；所谓下拉就是将接口通过电阻下拉到GND，在初始状态时使接口的电平为低。这样可以让电平保持稳定，不至于误动作，造成不必要的结果。

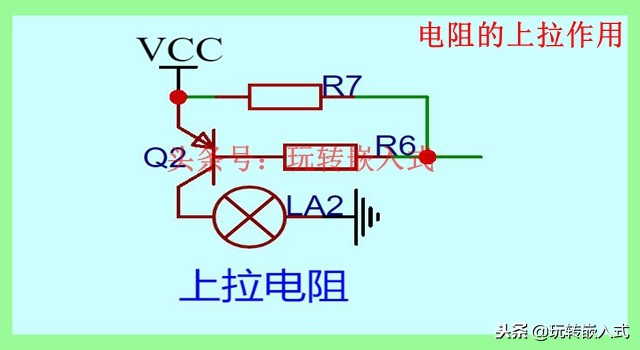

电阻的上拉作用

上图中，使用PNP三极管控制LED，在正常状态下希望LED是熄灭的，通过电阻R7将单片机控制三极管基极的引脚上拉至高电平，在不动作时使三极管截止。

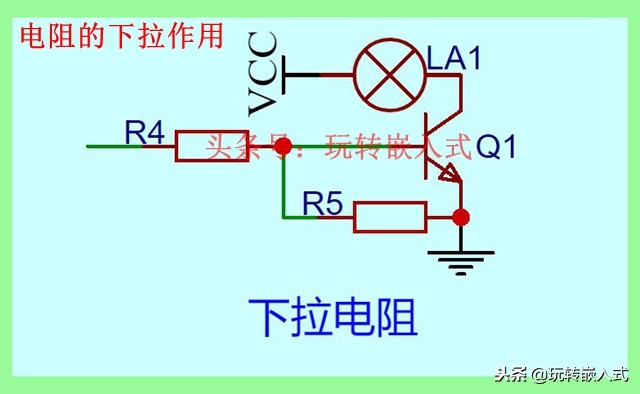

电阻的下拉作用

上图中，使用NPN三极管控制LED，在正常状态下希望LED是熄灭的，通过电阻R5将三极管基极下拉到底，防止在上电瞬间程序初始化时引起误动作。

电阻起到跳线的作用

在设计电路时，为了方便后期调试，在引脚或者芯片之间通过一个电阻连接，不用时把电阻去掉，要短接时焊接一个0欧姆电阻即可。尤其是在布地线时，可以用一个0欧姆电阻做单点/多点接地。

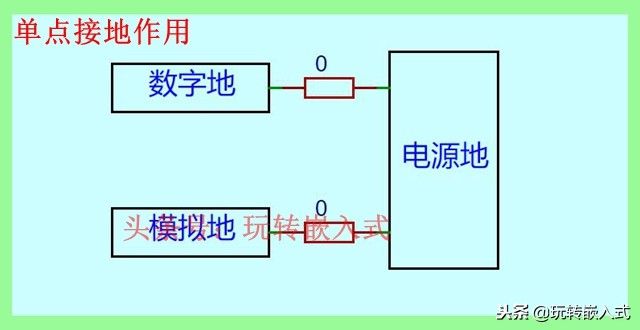

电阻的单点接地作用

电阻的滤波作用

电阻和电容可以构成滤波器，常见的有高通滤波器和低通滤波器，如下图所示：

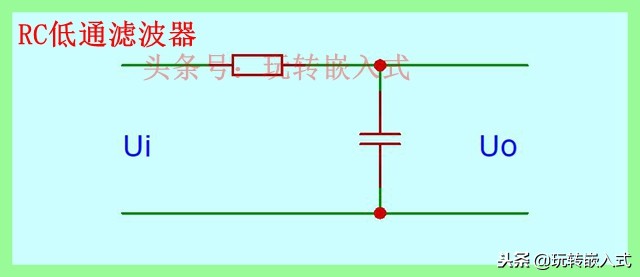

RC低通滤波器

上图是电阻和电容构成的滤波器，电容的容抗和输入频率是成反比的，频率越高，电容所呈现出的容抗越小，那低频就越不容易通过，所以就构成了低通滤波器。

电阻是最常见的元器件，用处很多，以上给大家总结了常用的几条，还有一些没有总结到的，欢迎大家留言讨论。
