1、应用场景：你家里有段楼梯，楼梯上要装一盏灯照明，并且，楼上楼下要分别装一个开关，控制这盏灯。那就需要双控开关电路实现。

双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

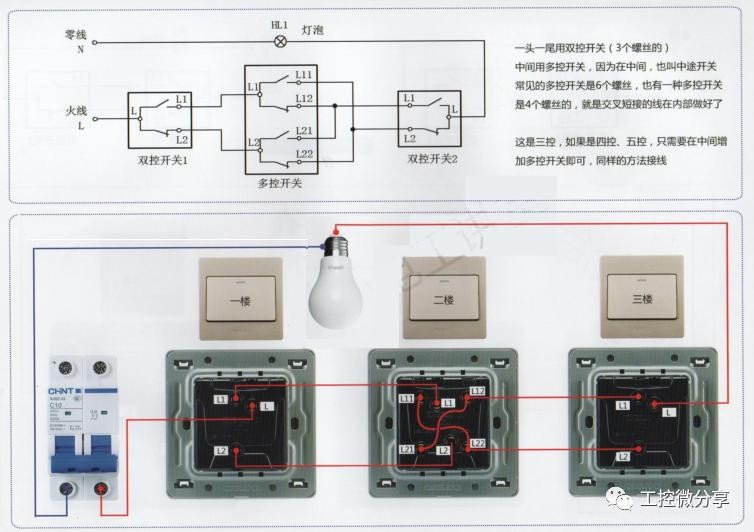

2、应用场景：也许你家里房间多，客厅要装一盏灯照明，并且，在每个个房间都要，控制这盏灯。那就需要多控开关电路实现。以下举例为三层楼房的情况，开关使用一头一尾双控开关（3个螺丝的），中间用多控开关，因为在中间，也叫中途开关。常见的多控开关是6个螺丝的，也有一种多控开关是4个螺丝的，就是交叉短接的线在内部是做好的。这是三孔，如果是四控、五控，只需在中间增加多控开关即可，同样的方法接线。

1、应用场景：你家里有段楼梯，楼梯上要装一盏灯照明，并且，楼上楼下要分别装一个开关，控制这盏灯。那就需要双控开关电路实现。

双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。

两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。

2、应用场景：也许你家里房间多，客厅要装一盏灯照明，并且，在每个个房间都要，控制这盏灯。那就需要多控开关电路实现。以下举例为三层楼房的情况，开关使用一头一尾双控开关（3个螺丝的），中间用多控开关，因为在中间，也叫中途开关。常见的多控开关是6个螺丝的，也有一种多控开关是4个螺丝的，就是交叉短接的线在内部是做好的。这是三孔，如果是四控、五控，只需在中间增加多控开关即可，同样的方法接线。
