趣说工程制图中的尺寸标注三要素

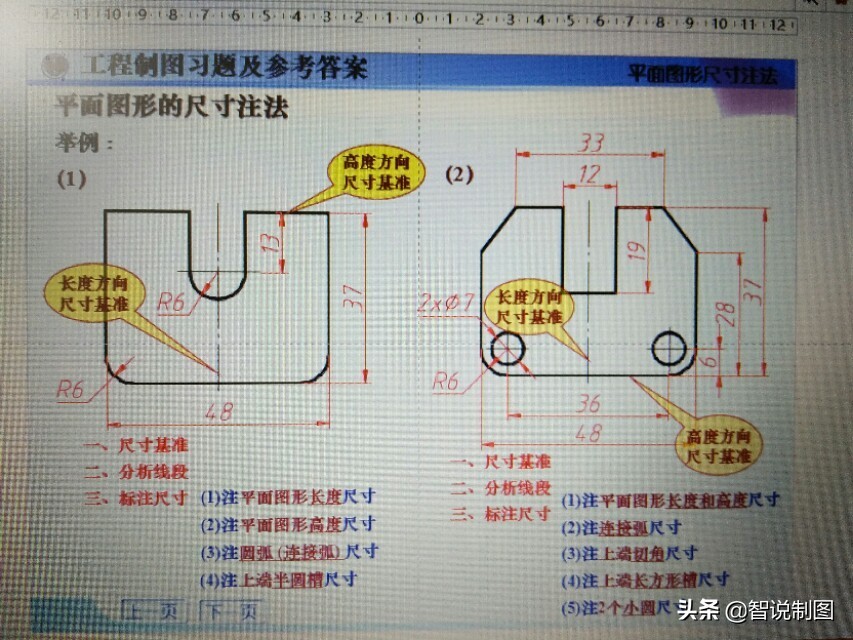

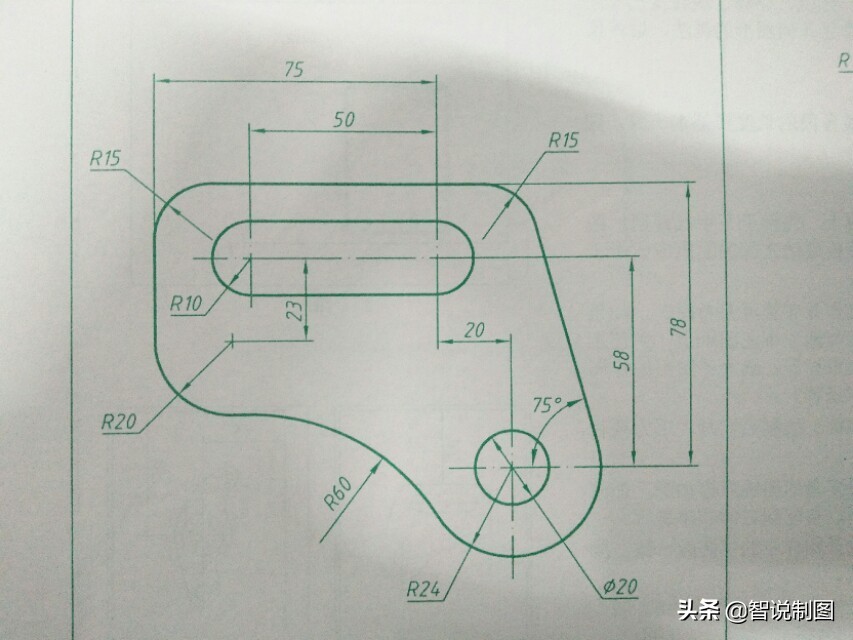

尺寸标注的三要素是指：尺寸界线，尺寸线，尺寸数字。在尺寸标注时，三者是否必须同时出现呢？

我们知道尺寸表示物体的大小，是加工、检验的依据。

（1）尺寸数字

它是三要素之主，它表示物体尺寸大小，故不可少。其地位尊贵，表现在：主人必须有人相伴，这个伴，即尺寸线；其次，它所在之处，图线均避让。唯我独尊之感也。

（2）尺寸界线

它是主人的保镖，武功厉害着呢，有时它现身，保护在尺寸线身旁，有时它又隐身，时而是轮廓线，时而又是对称中心线，轴线，或是它们的延长线，真是千变之身，变化无穷。表面上看，尺寸界线没见了，其实它仍然存在，只是隐身了，它一直保护着这位主人，真是忠心耿耿。

（3）尺寸线

它是主人的私人秘书，每次主人外出，它必在其左右，虽然不会隐身，却也一身功夫了得，能屈能伸的性格，深得主人的信任，主人每次都带上它。你看它：一会儿平直（水平尺寸，垂直尺寸标注时），一会儿又弯曲（角度标注时），一会儿又折叠（大圆弧标注），始终在主人身边，不让其它人靠近主人。有时它带着两把利剑（双箭头），有时单剑在身，时刻守护主人安全。
