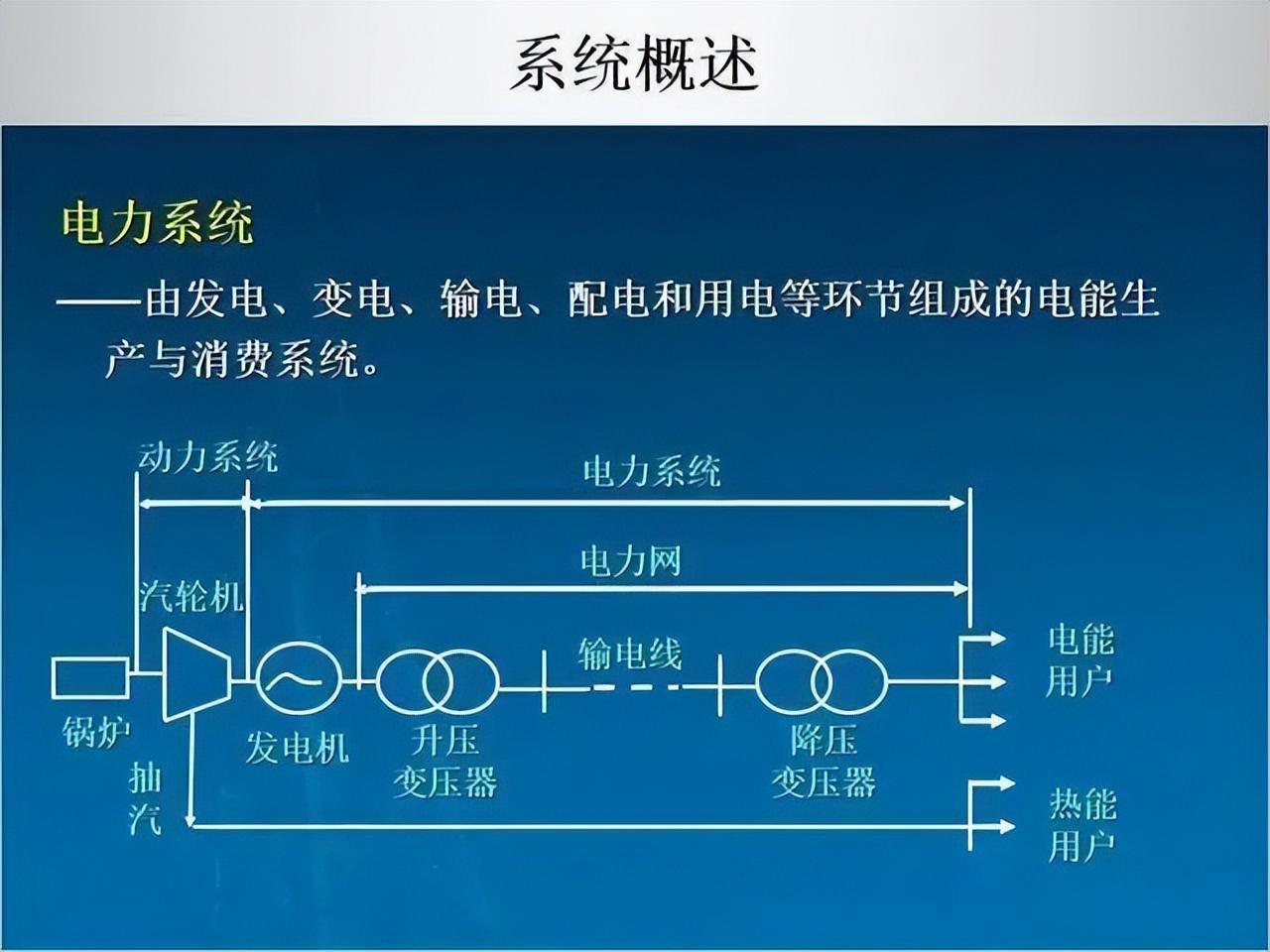

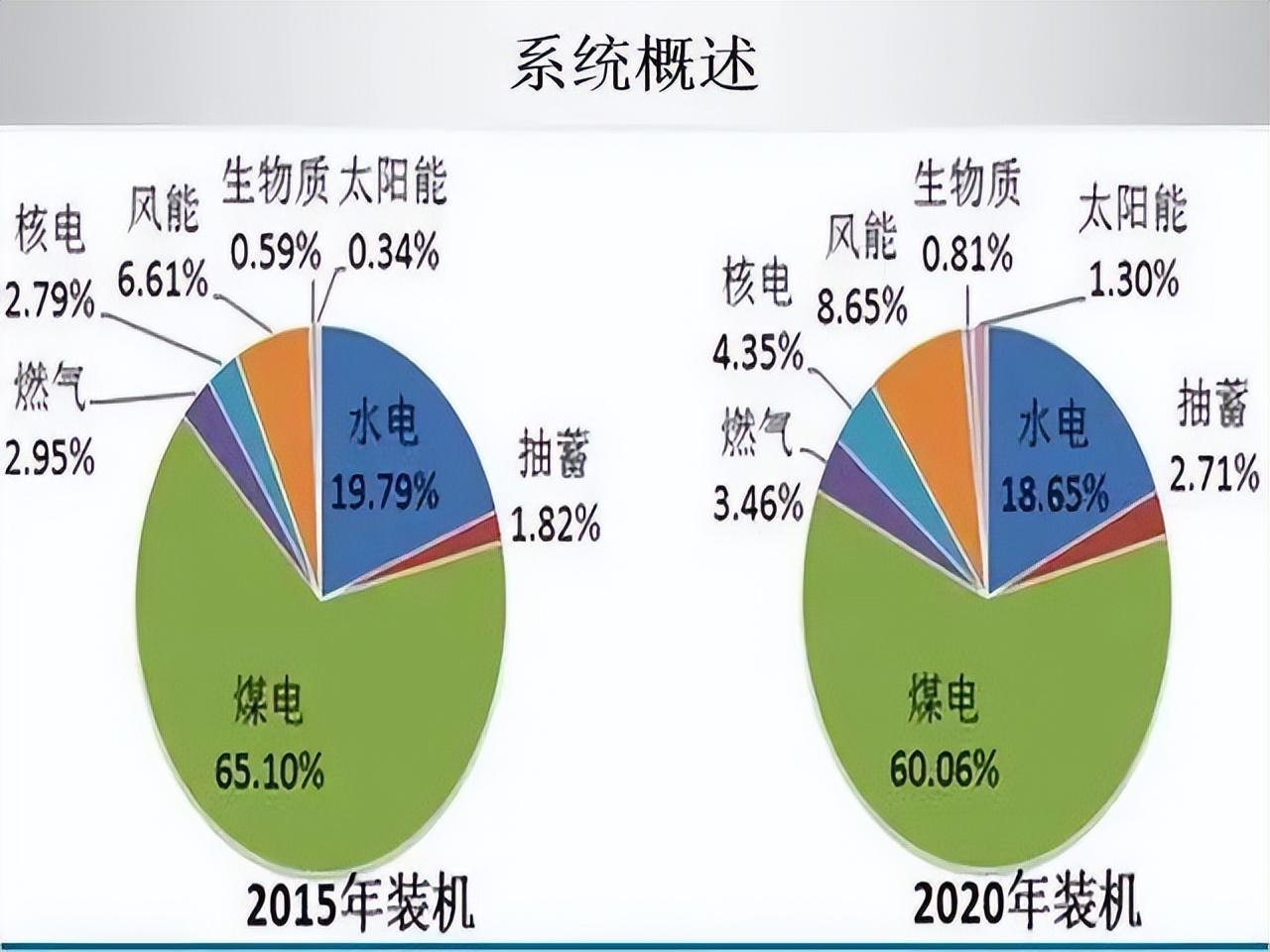

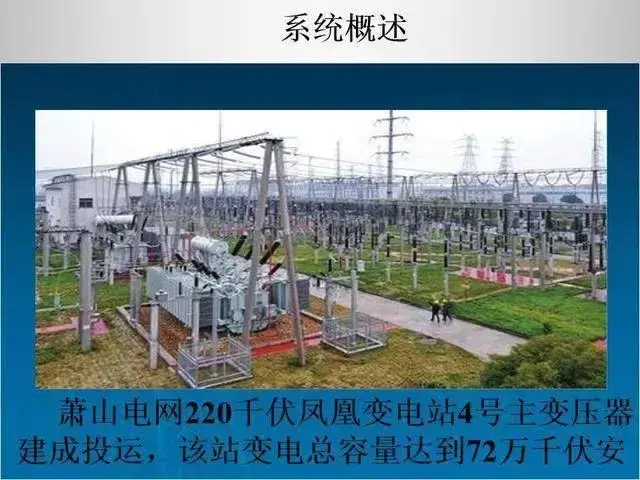

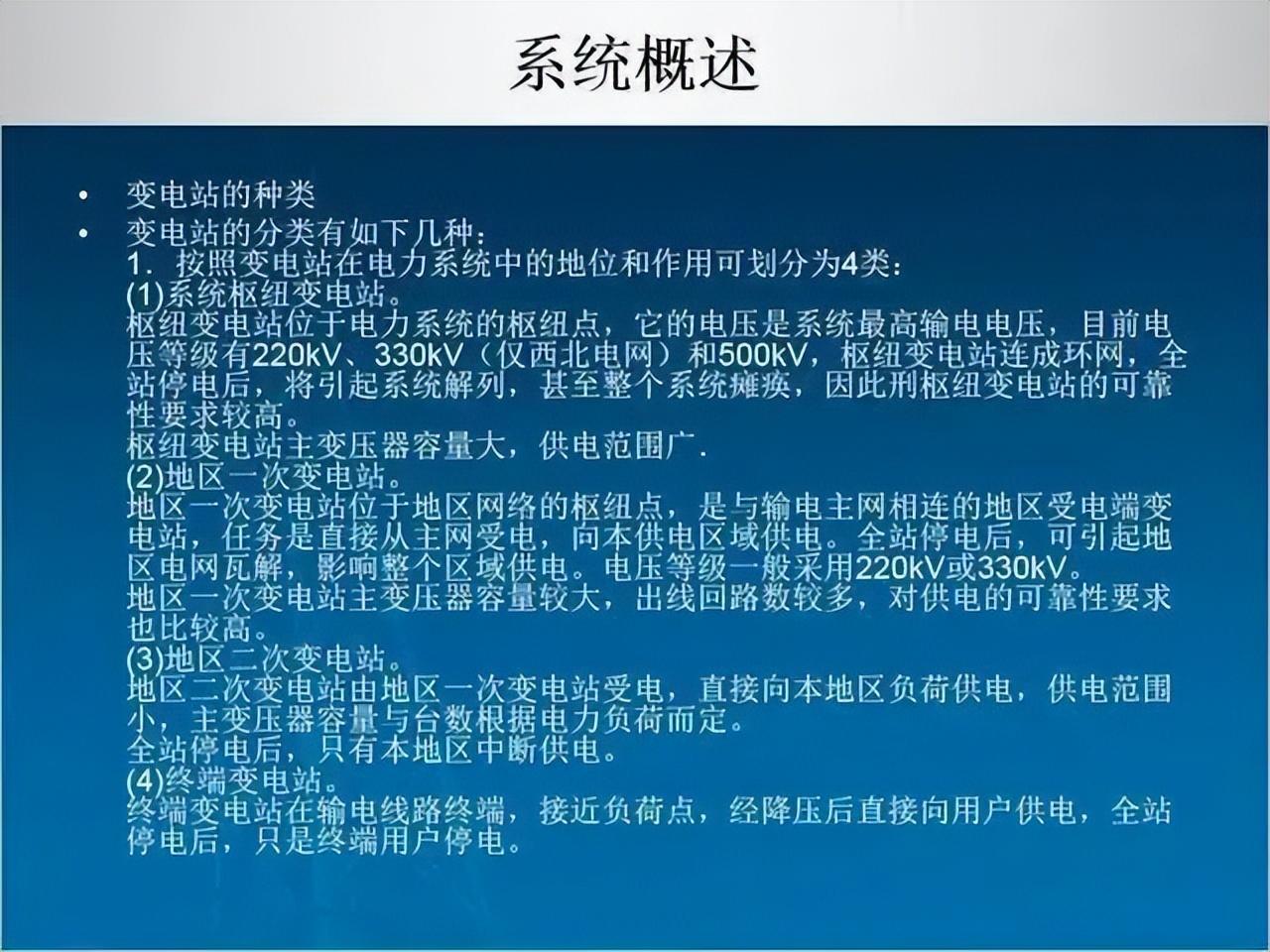

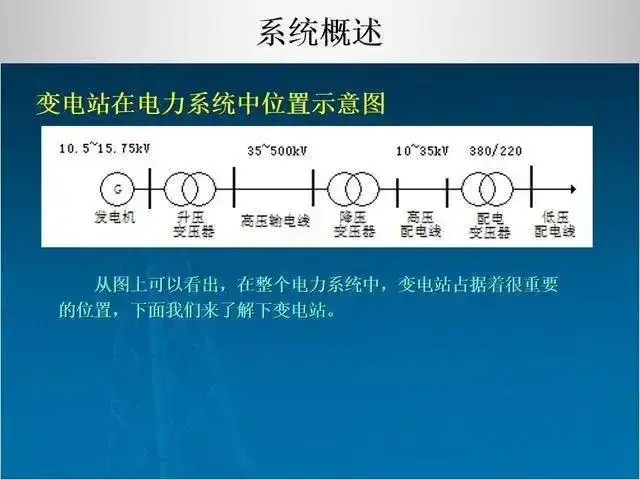

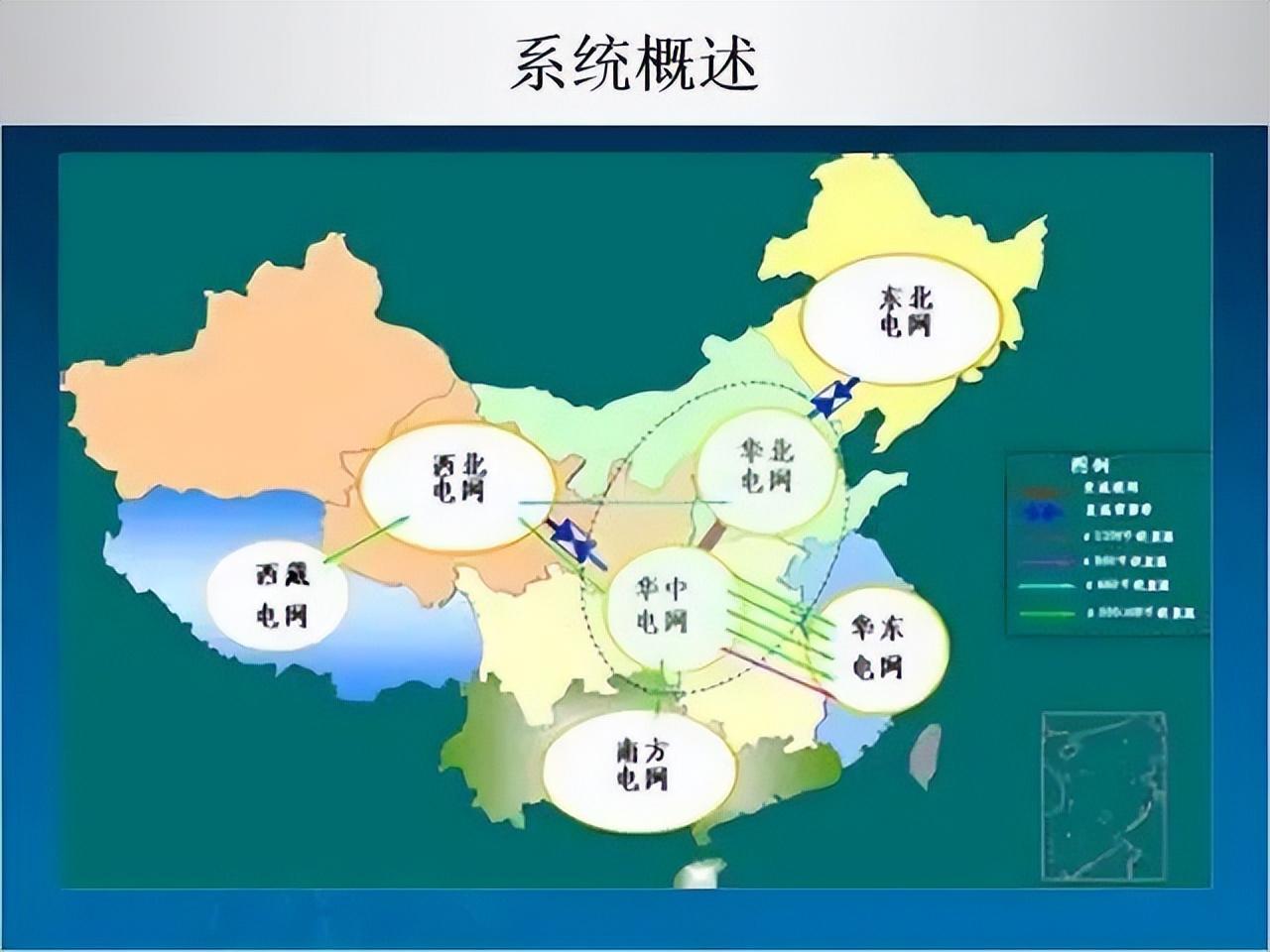

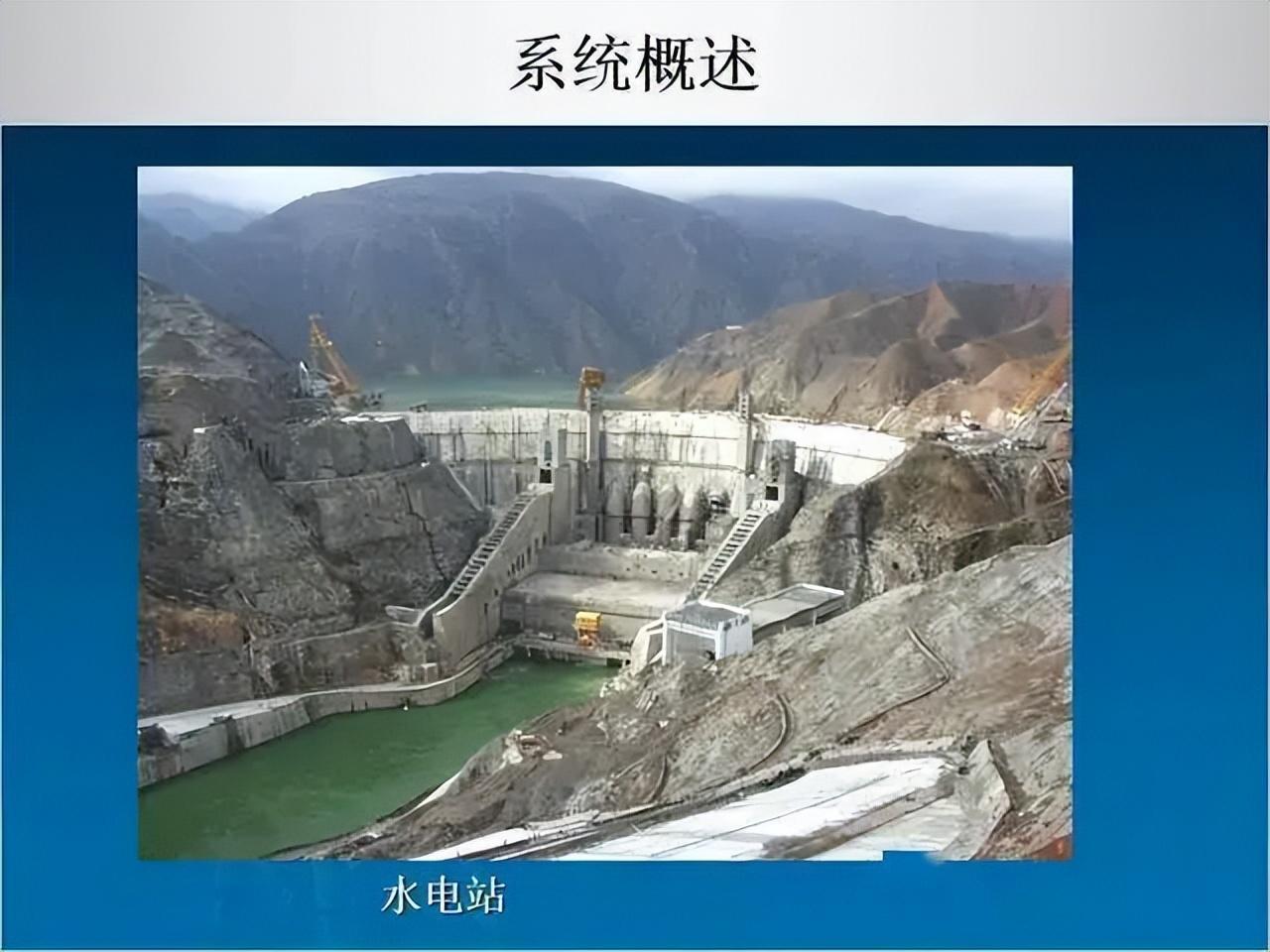

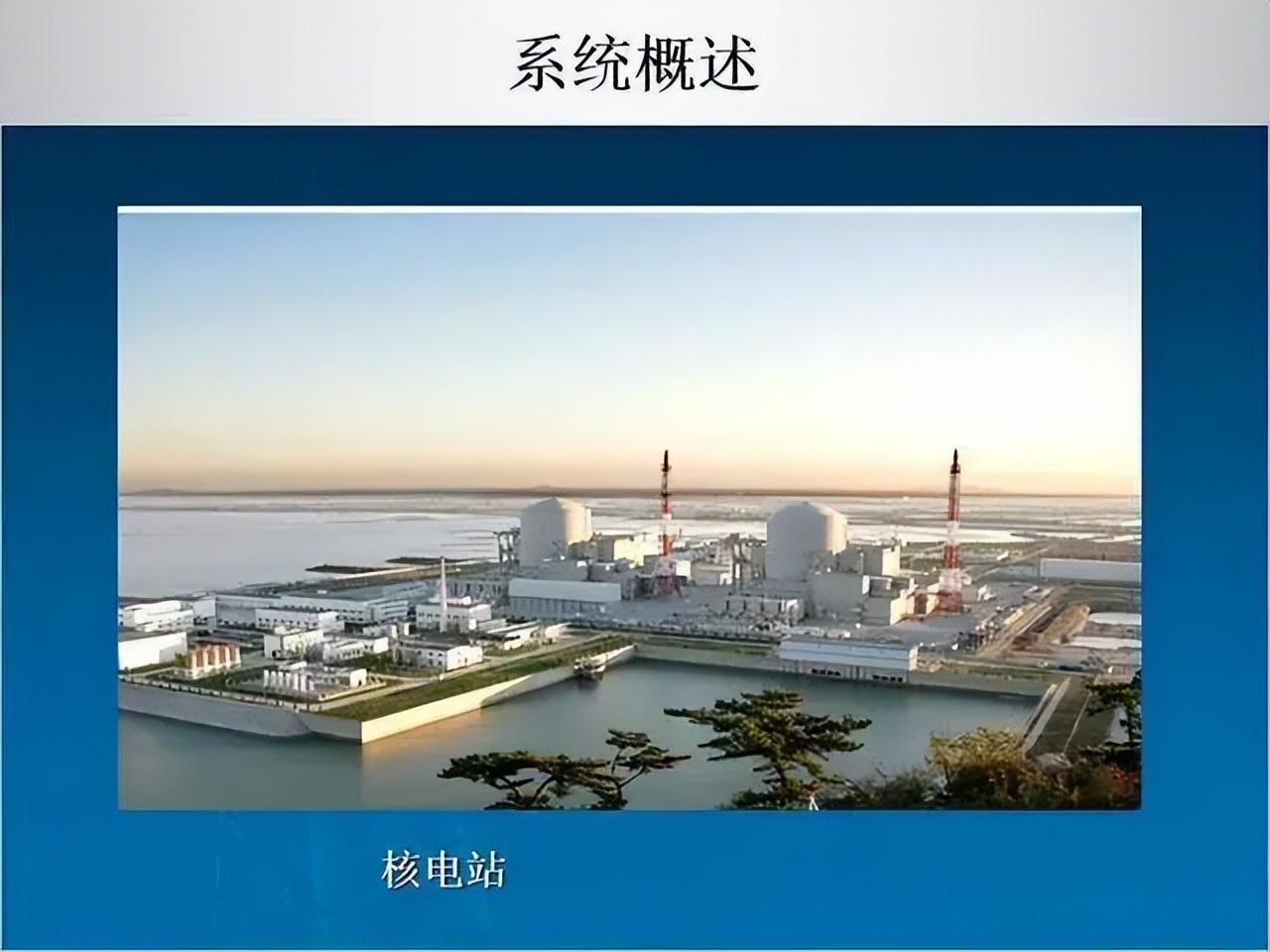

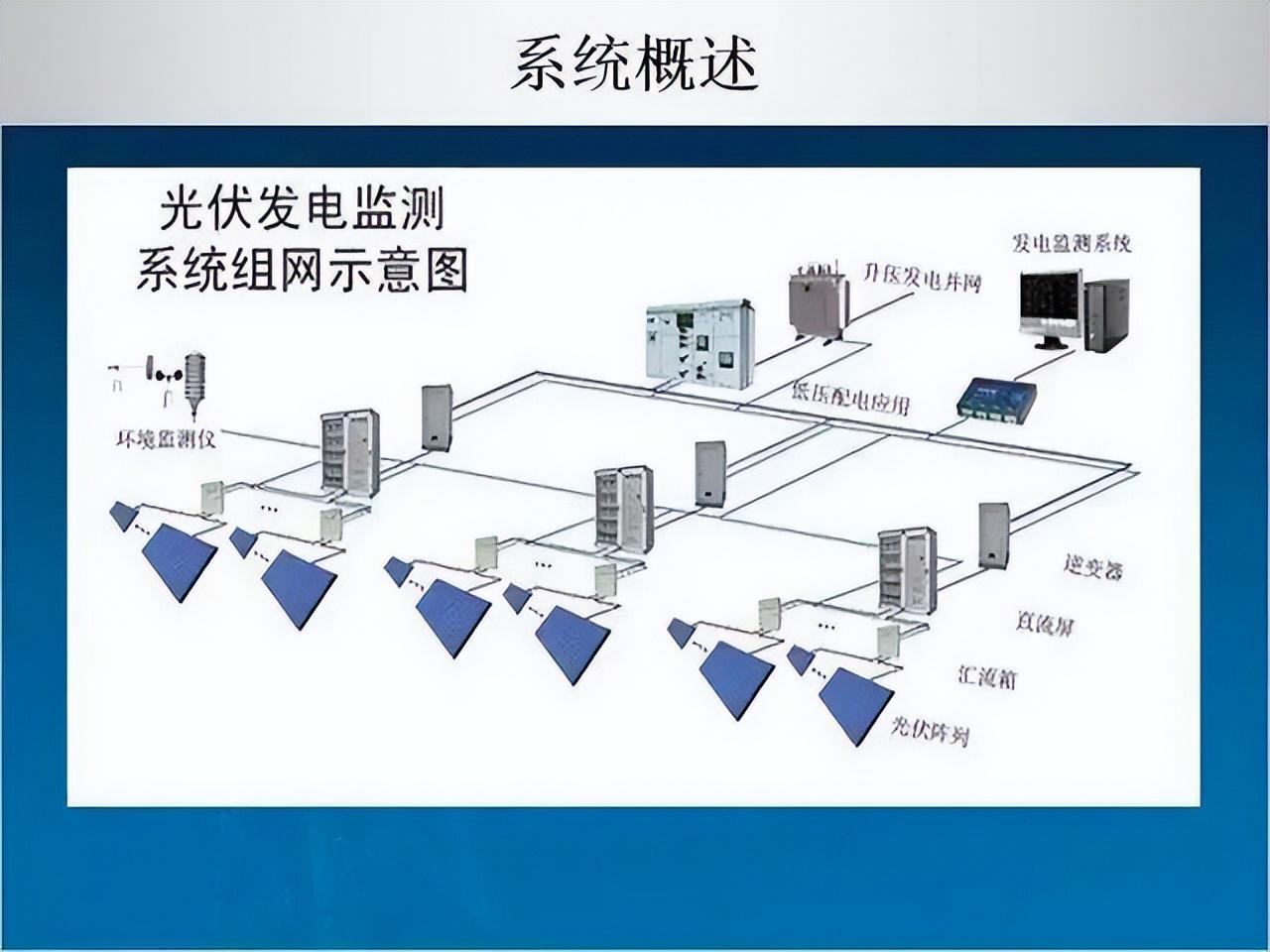

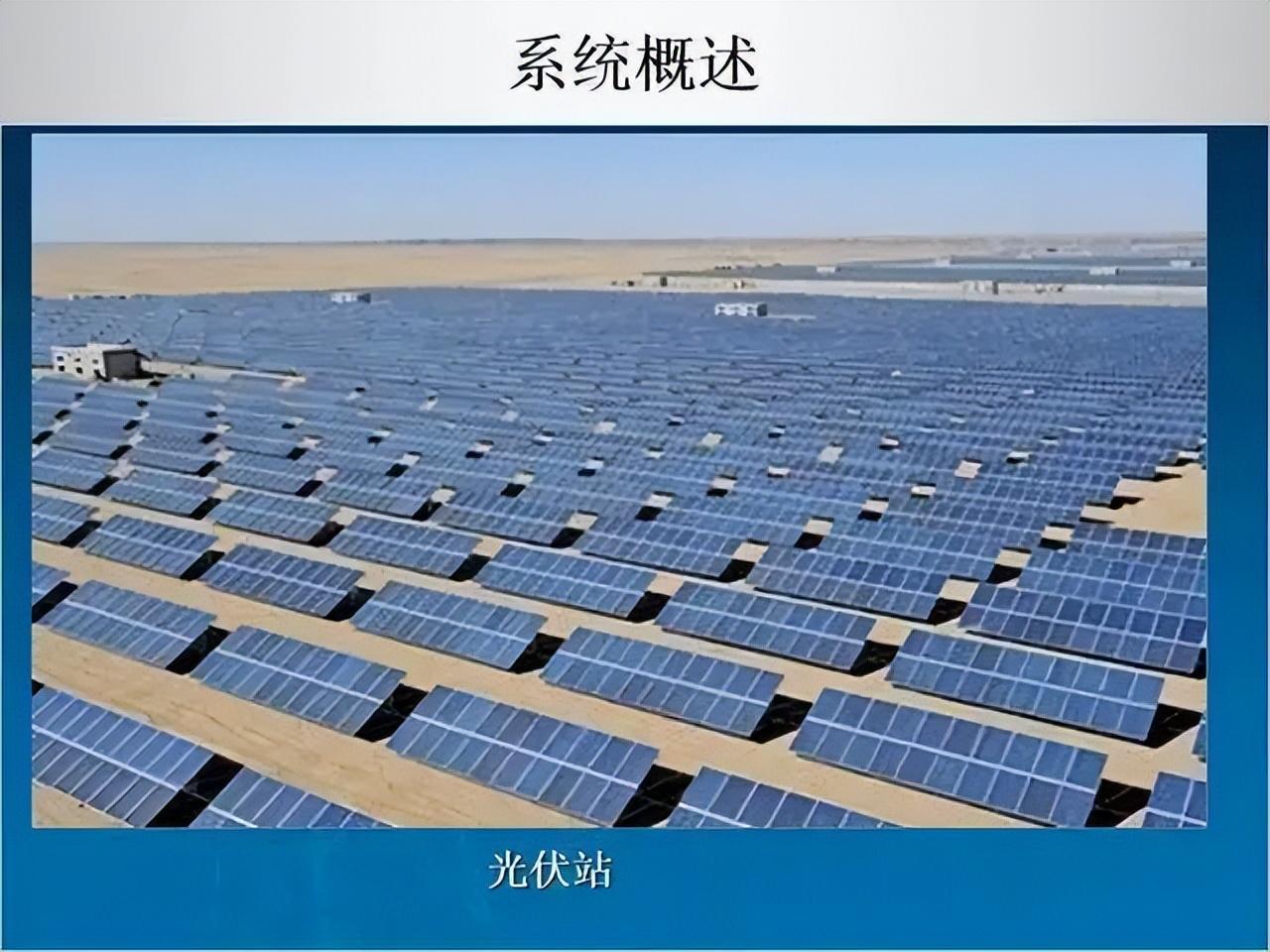

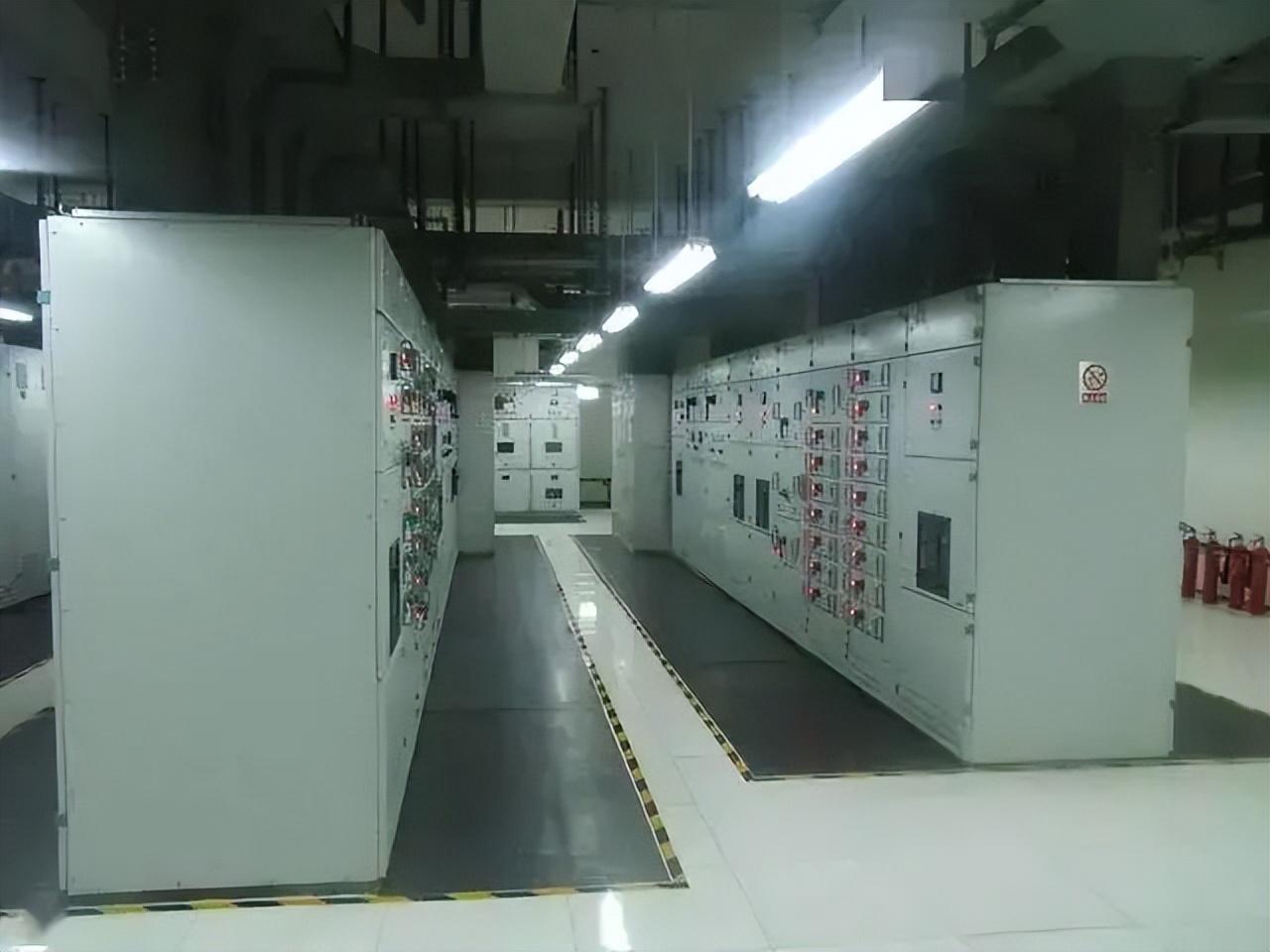

电力系统的电气设备

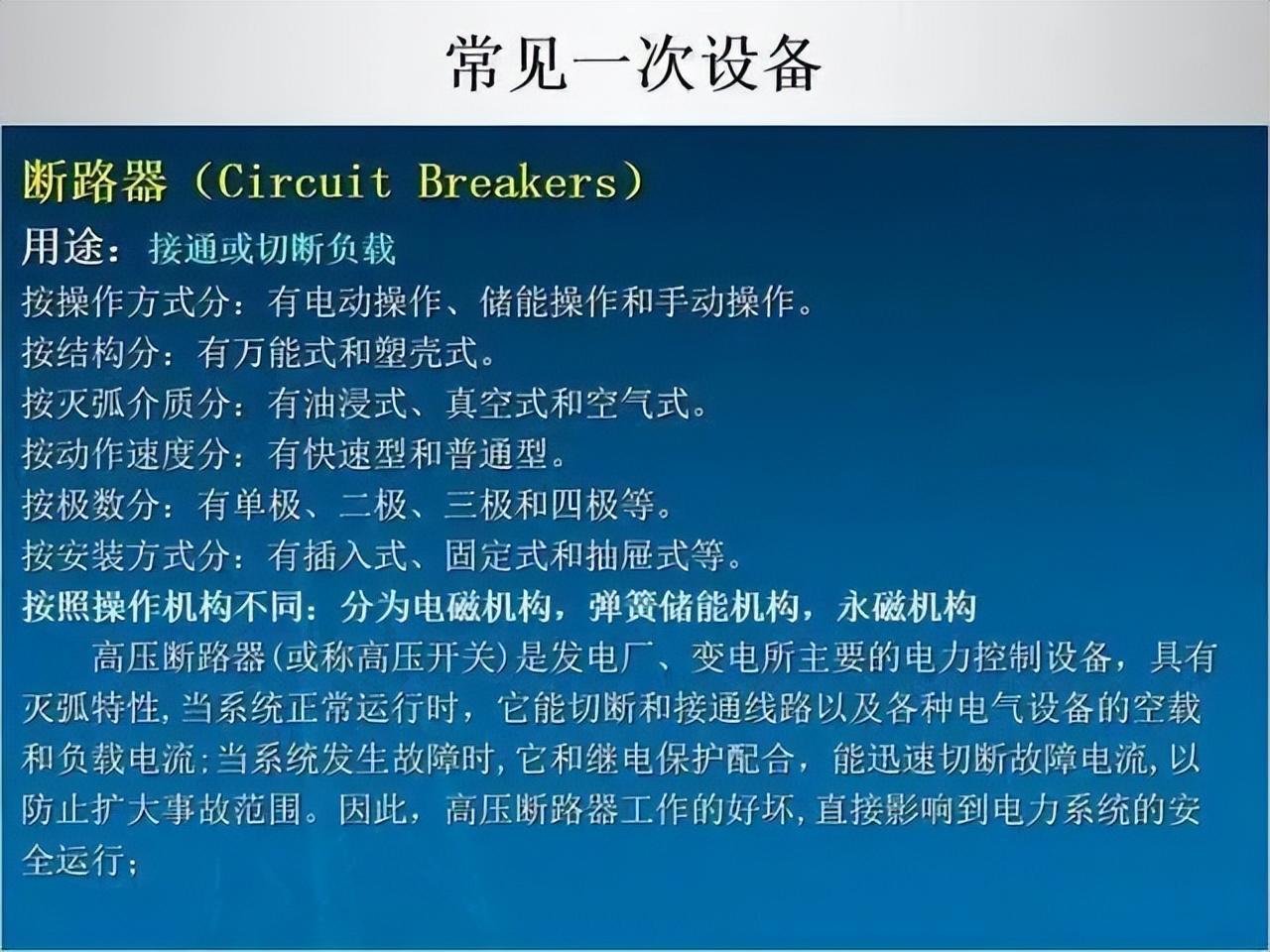

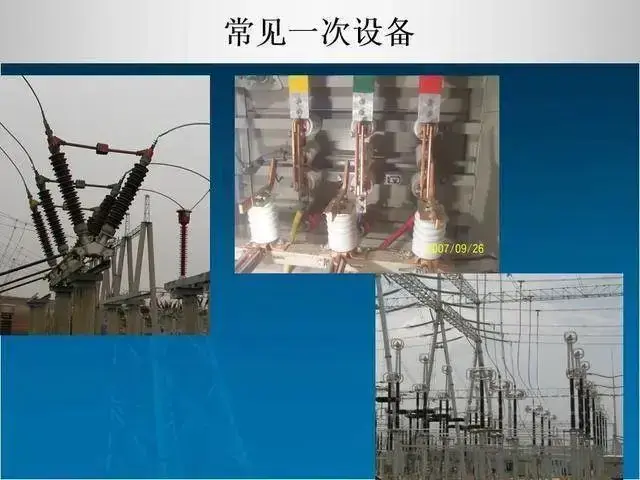

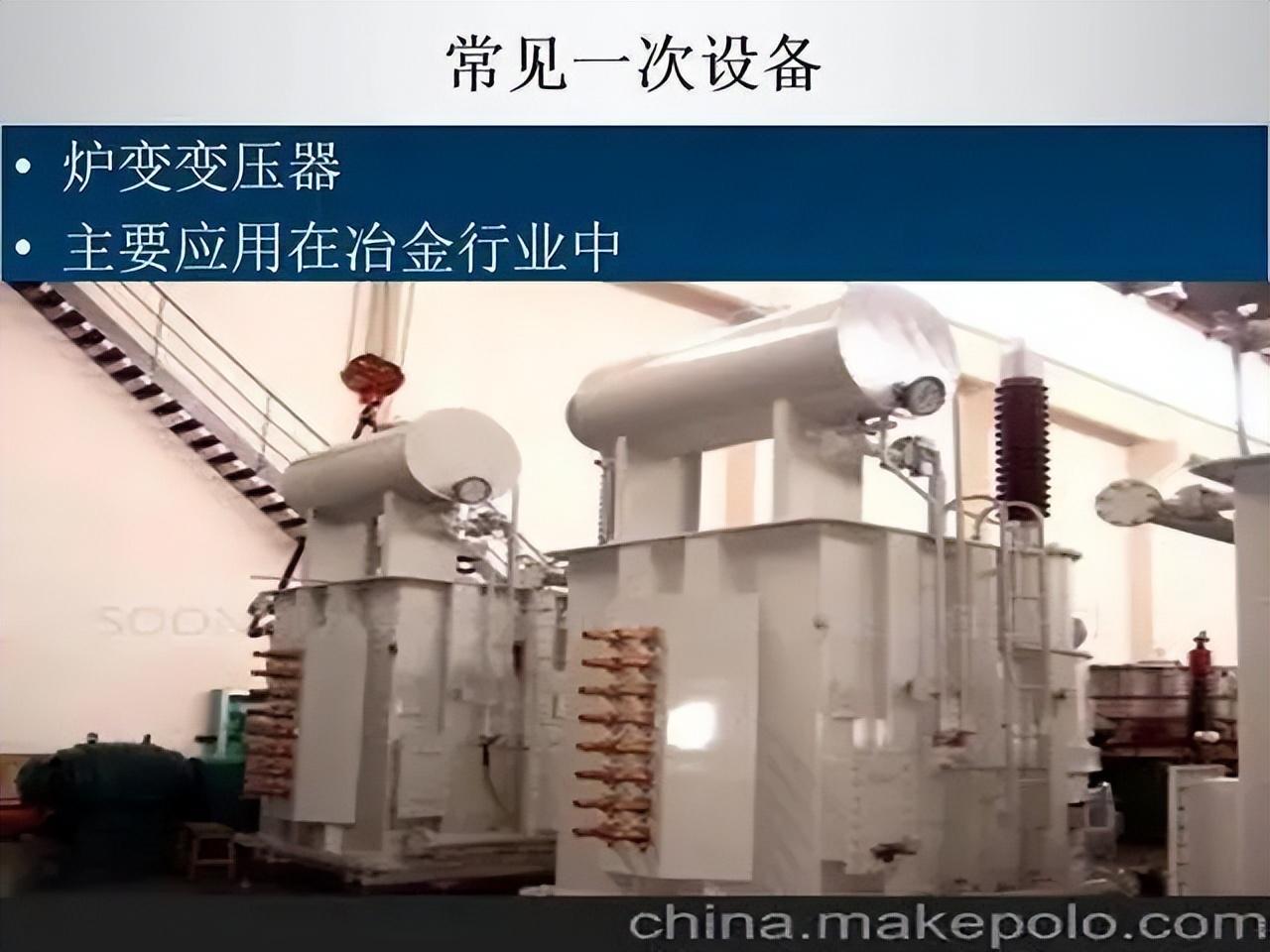

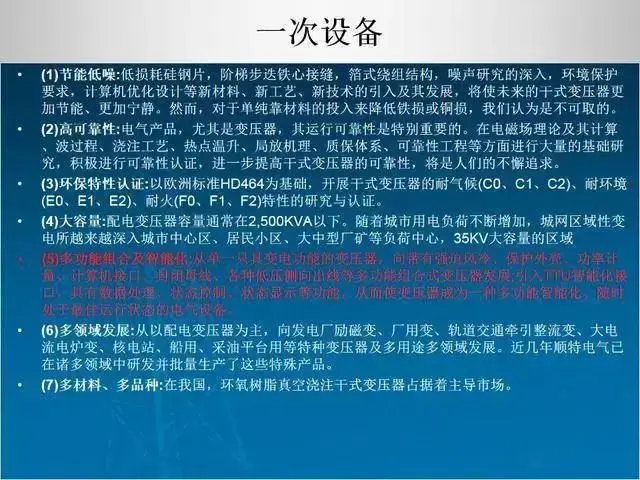

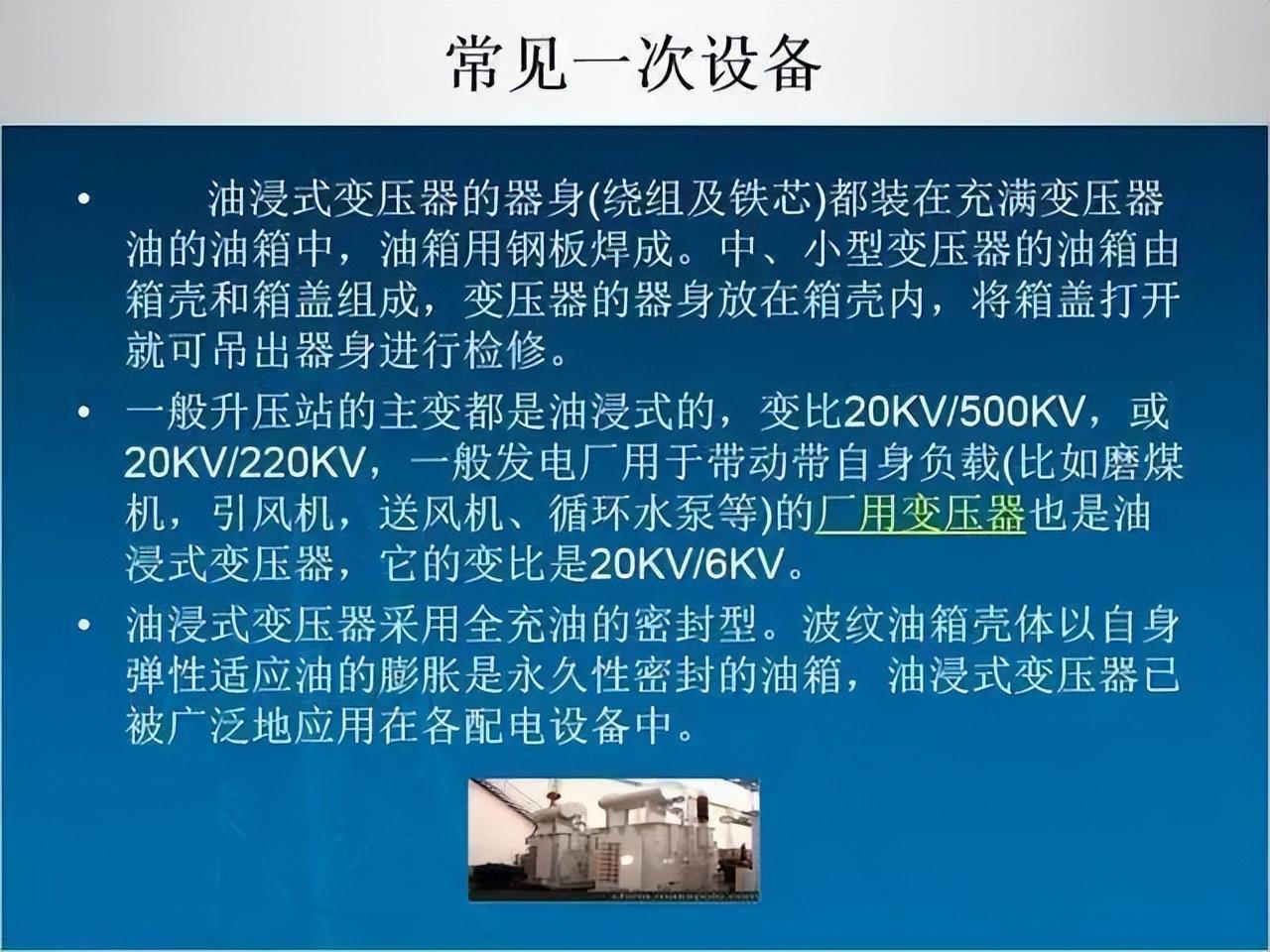

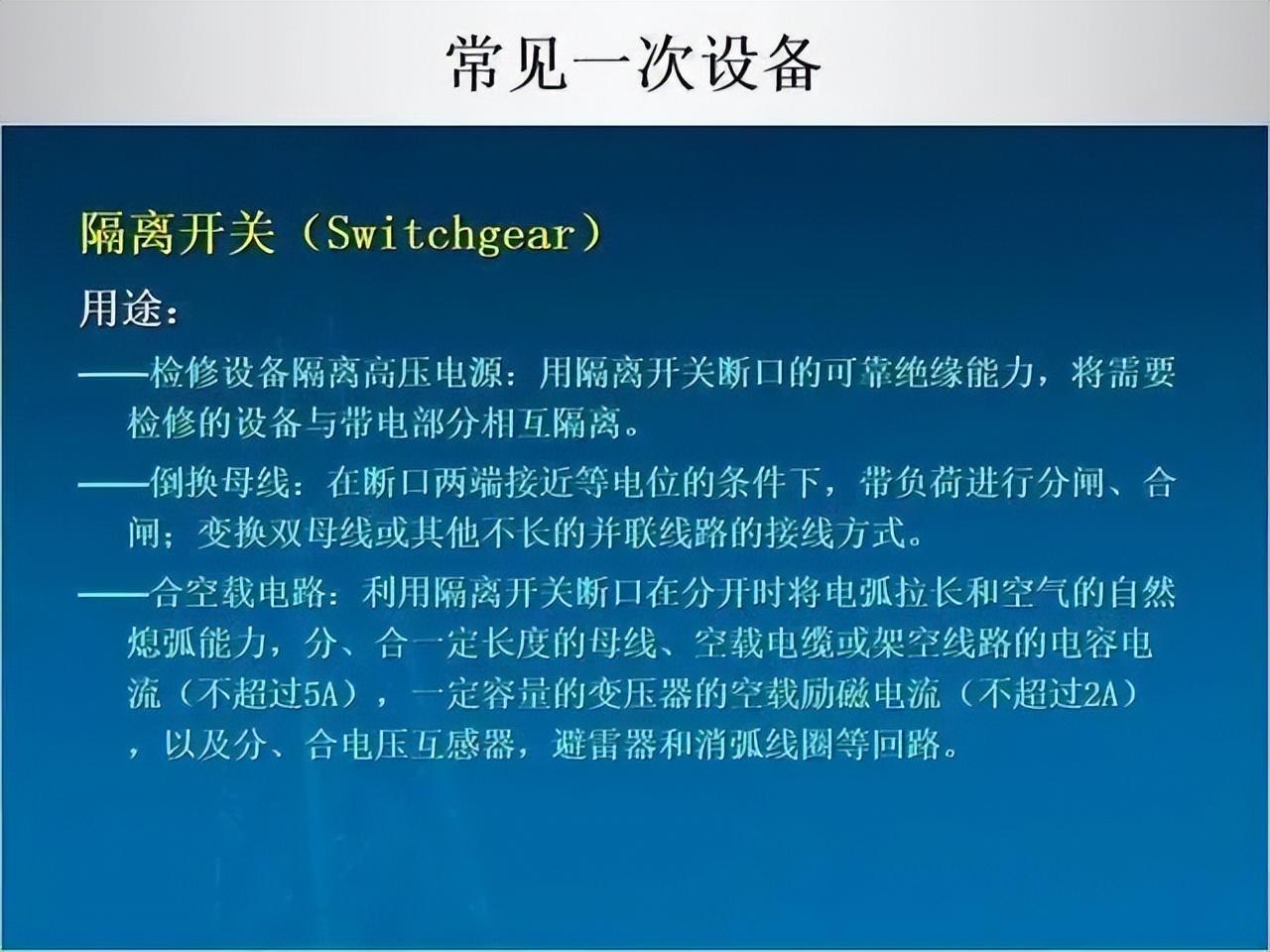

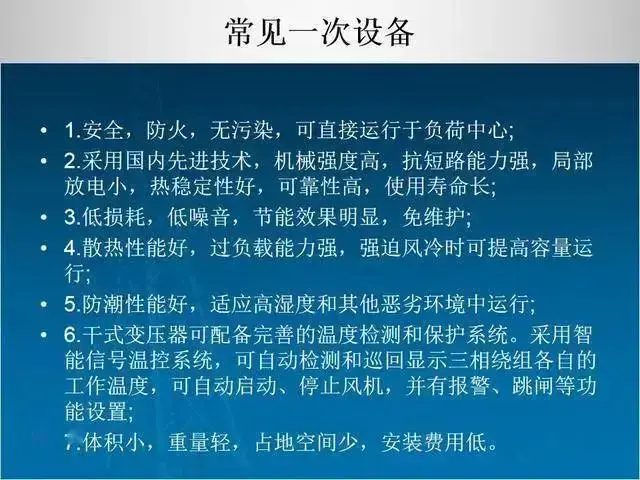

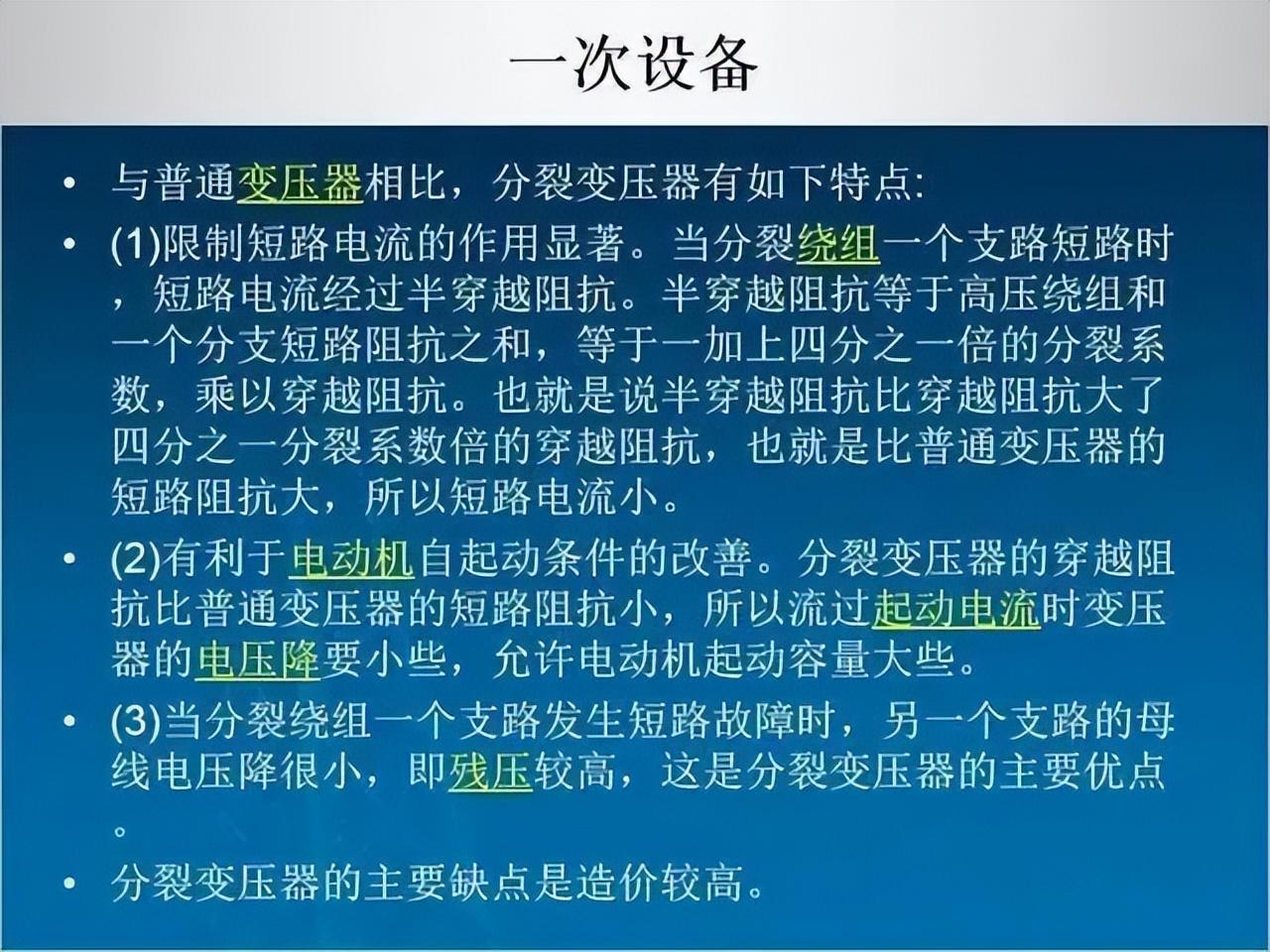

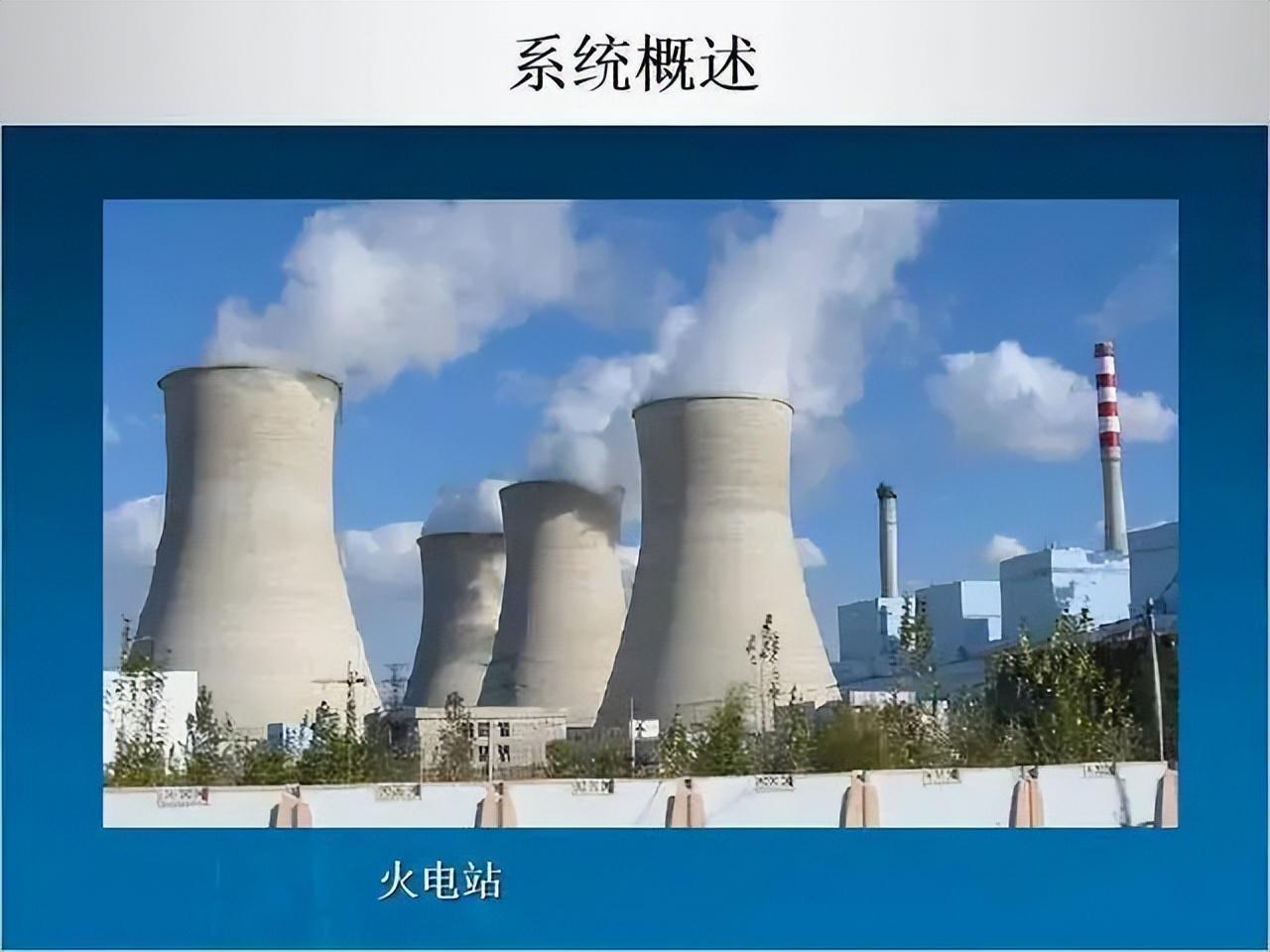

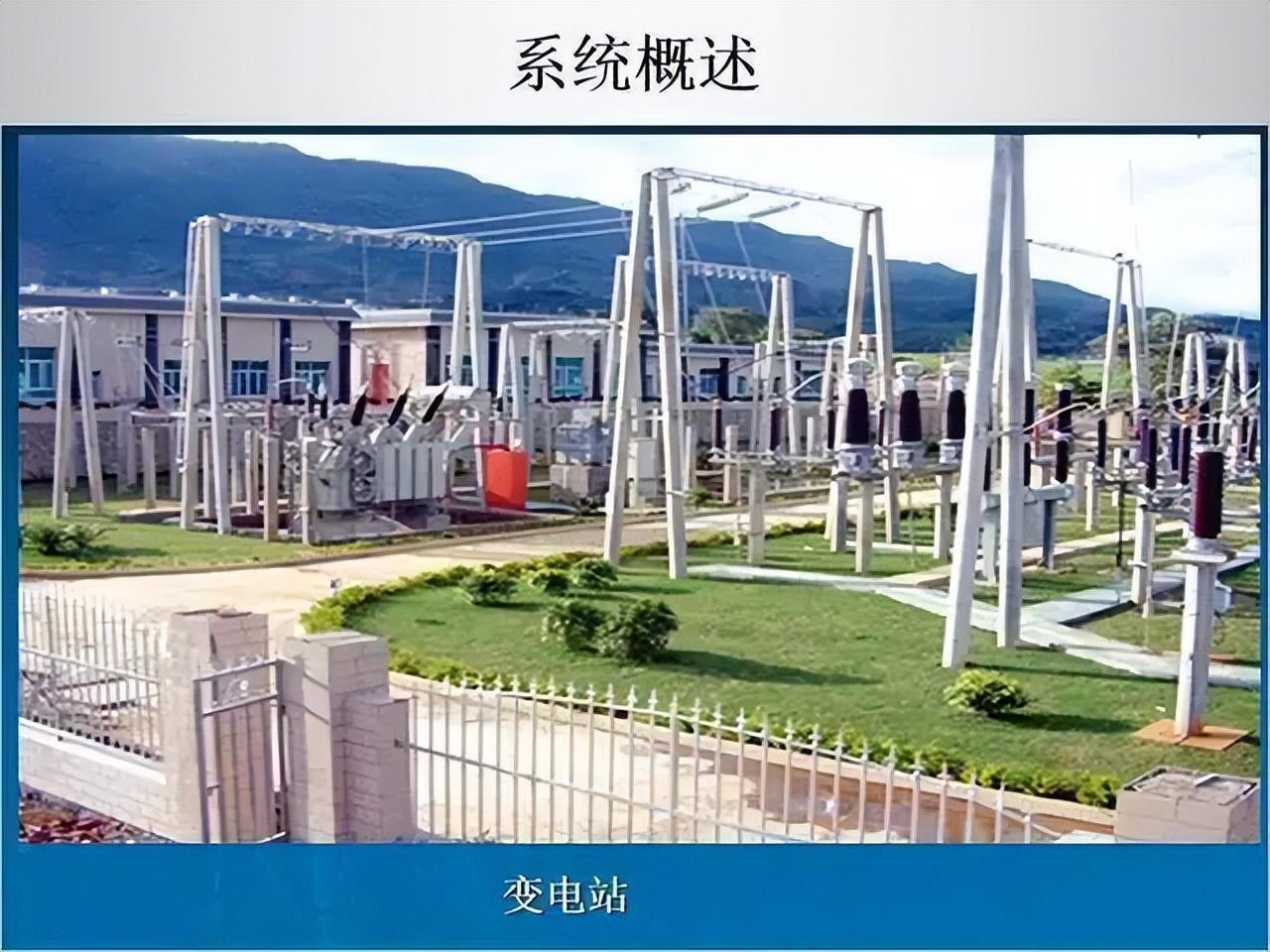

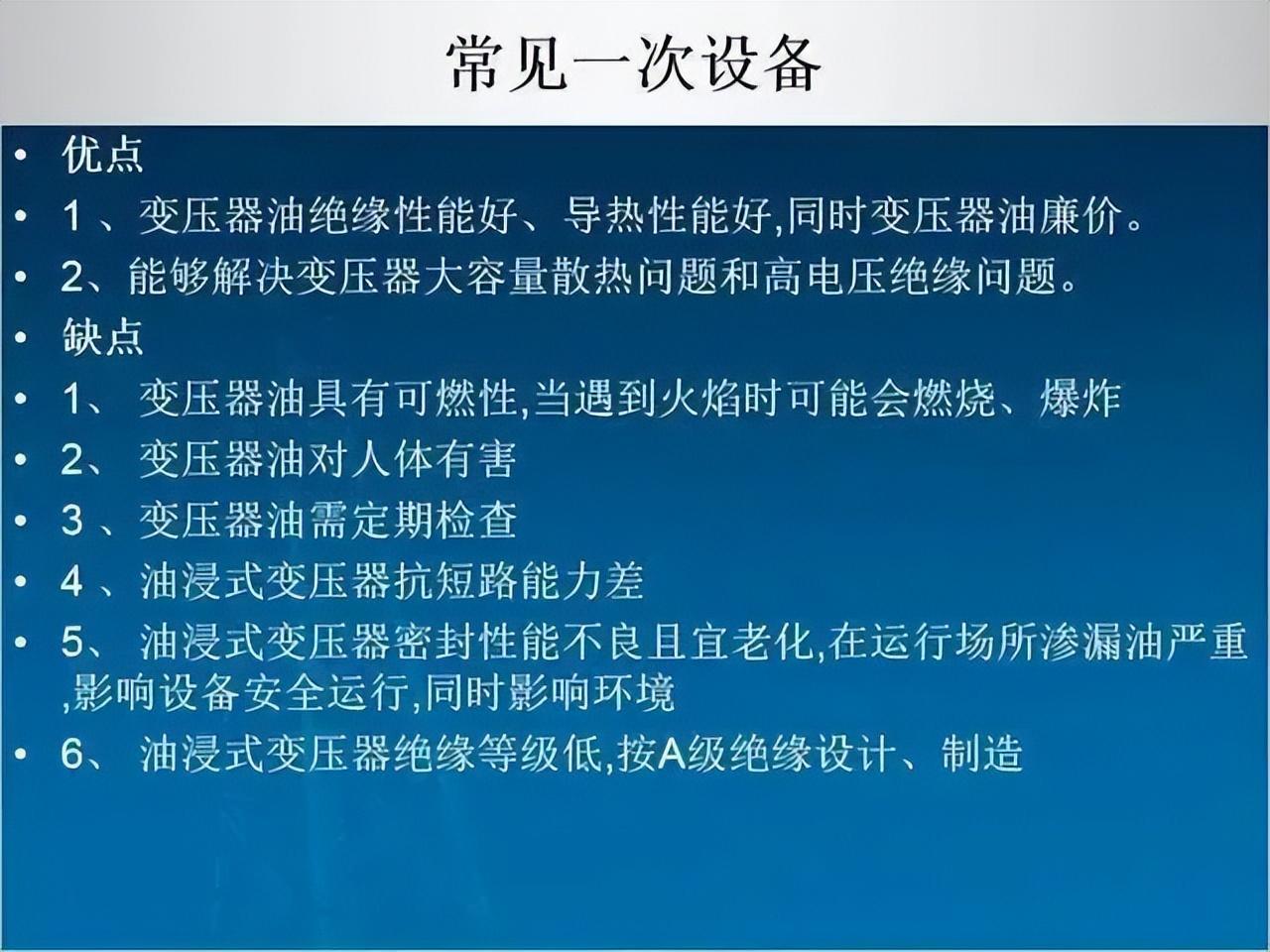

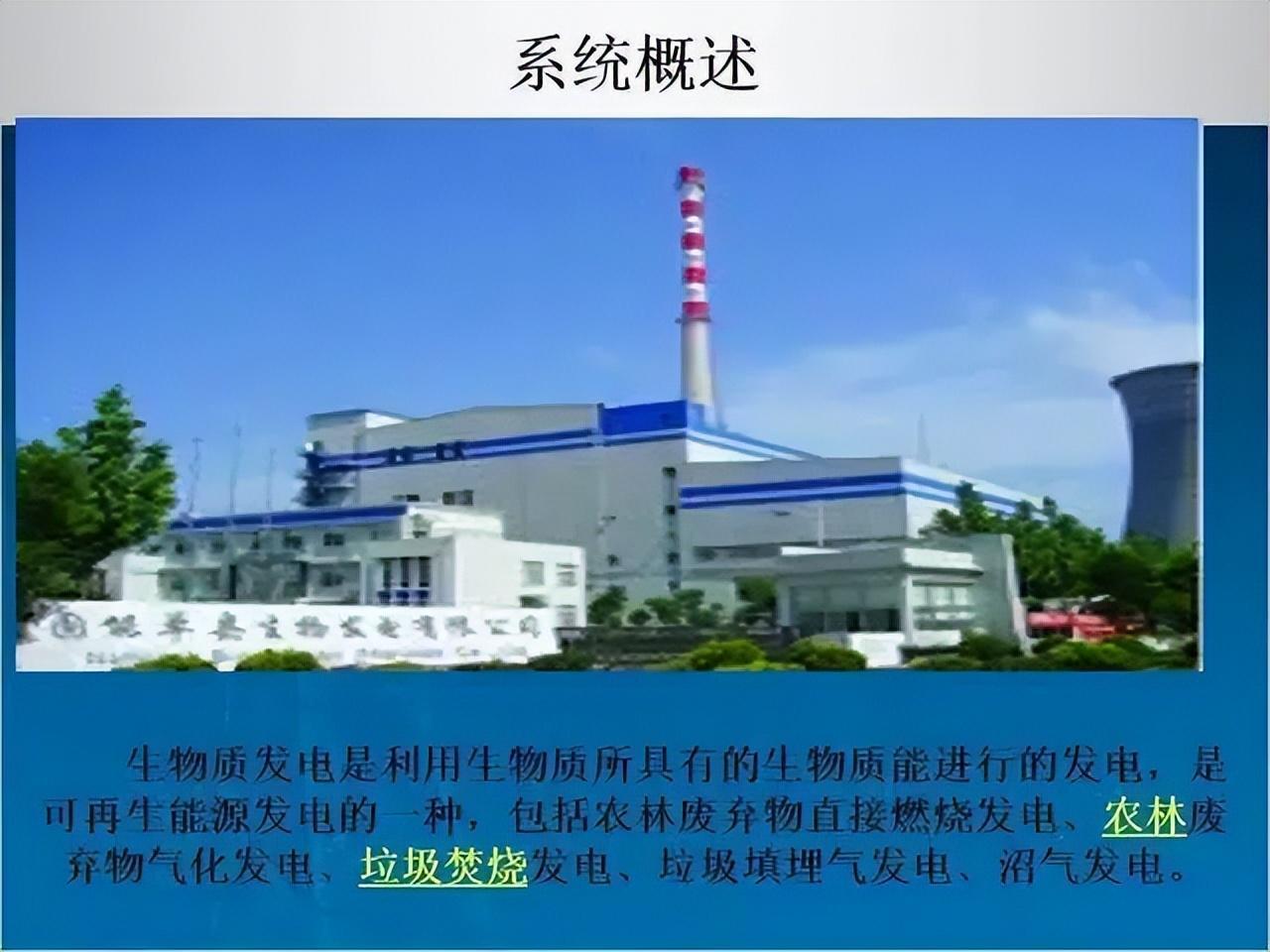

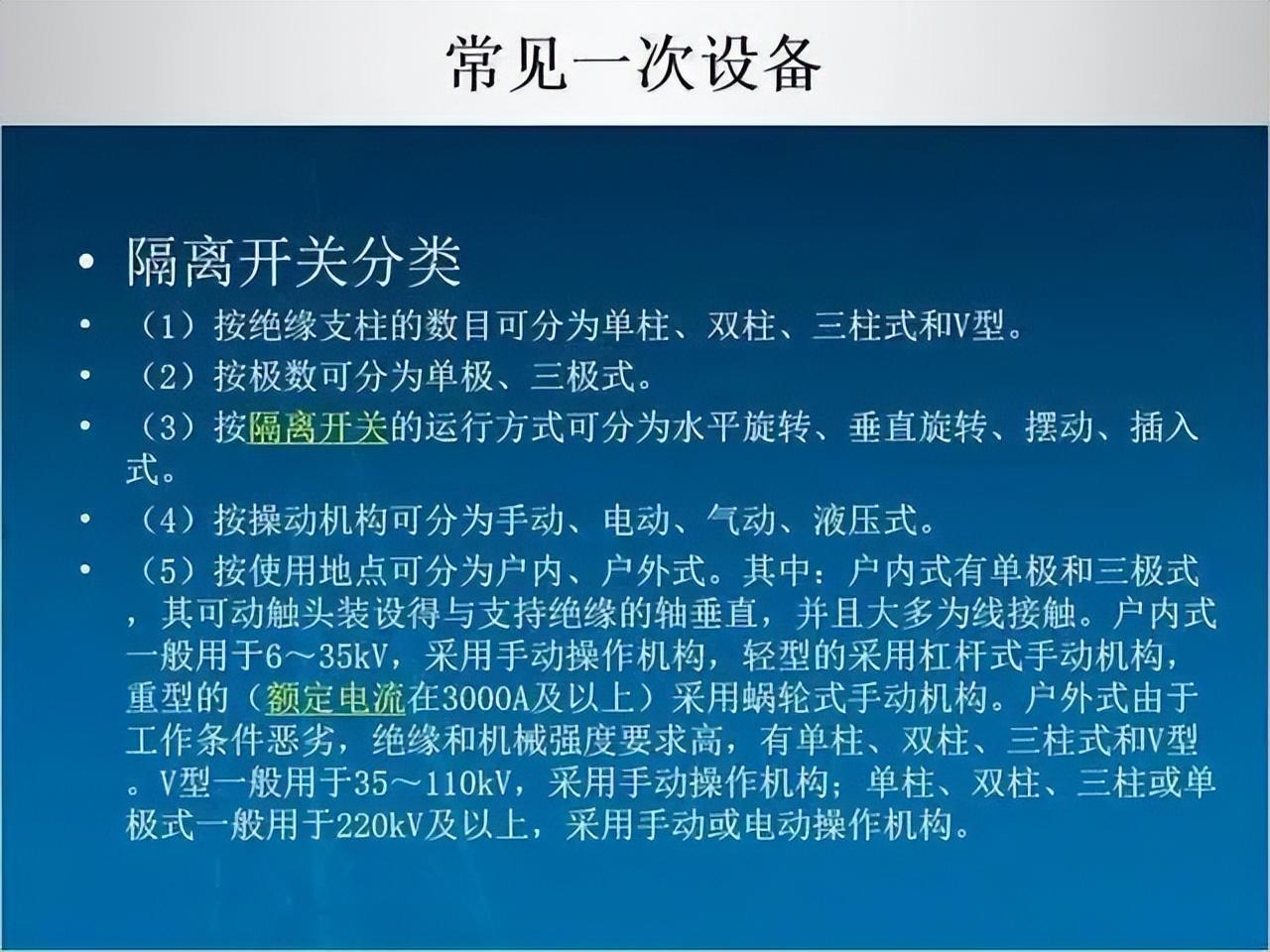

一次设备：（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括(发电机、变压器、开关电器、电力线路、互感器、避雷器)等。 特点：高电压、大电流

（此处已添加圈子卡片，请到今日头条客户端查看）

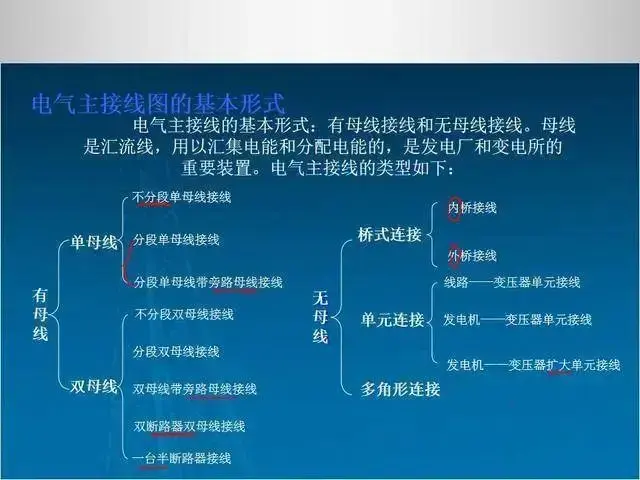

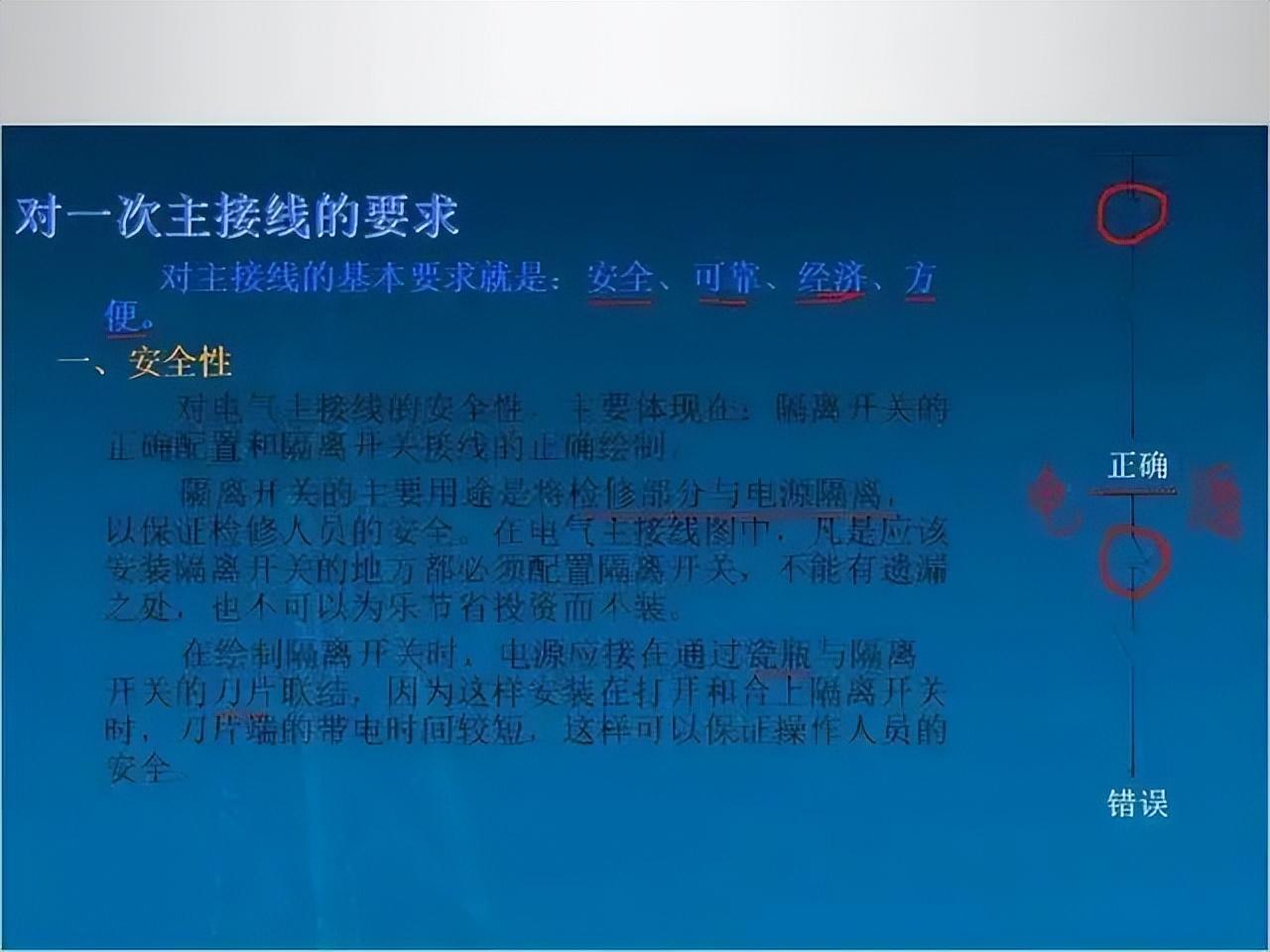

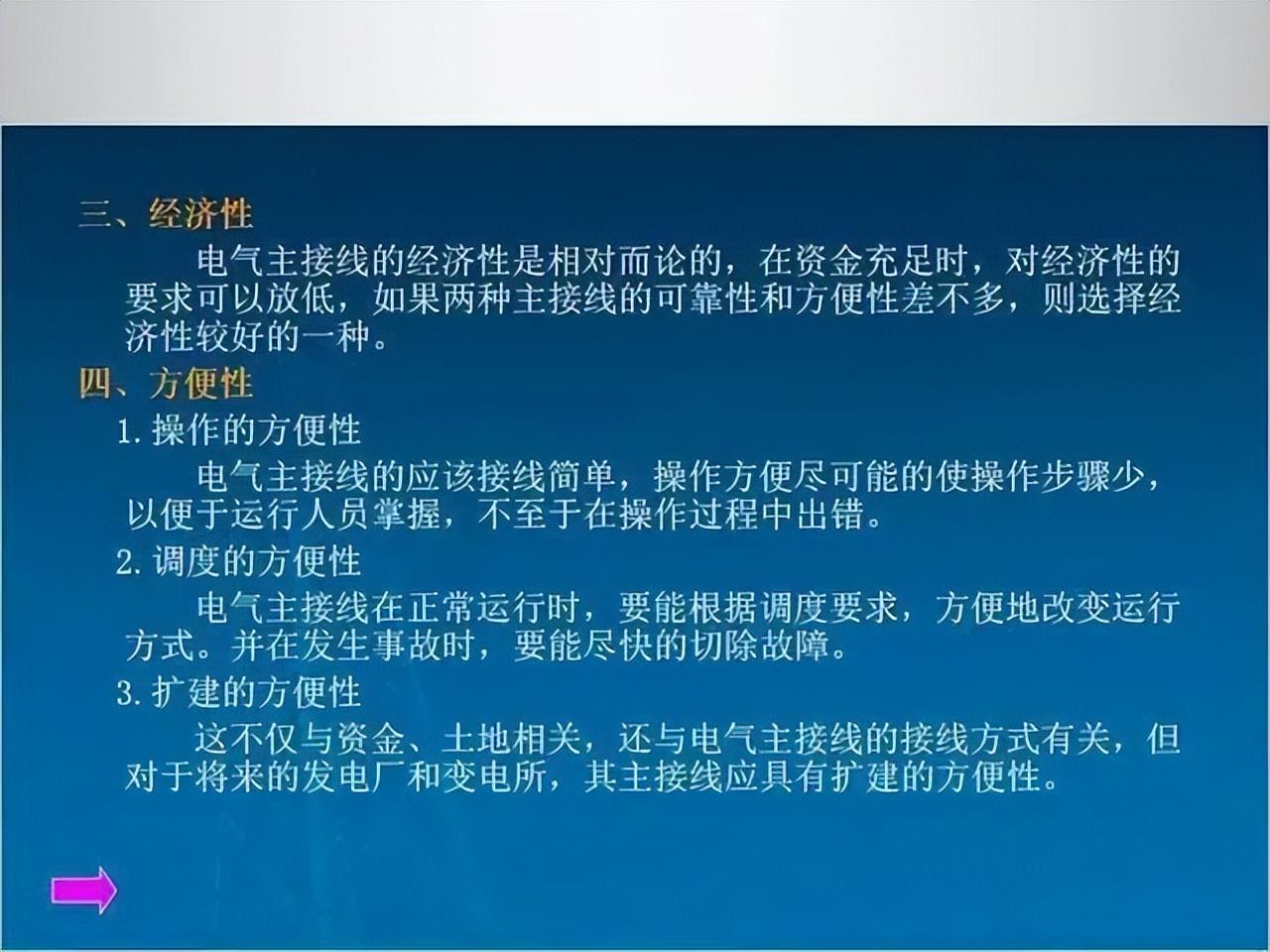

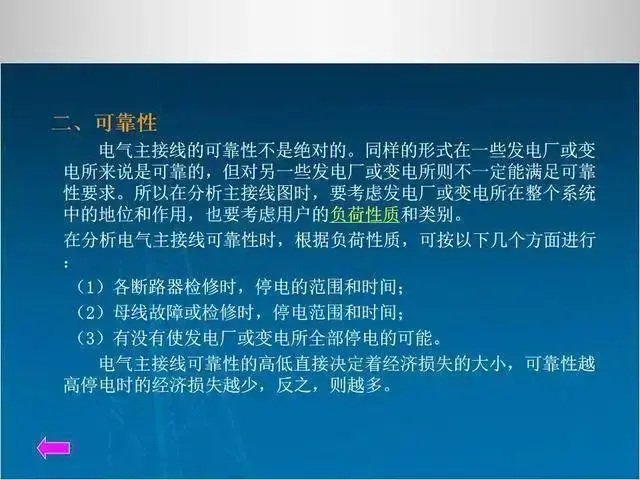

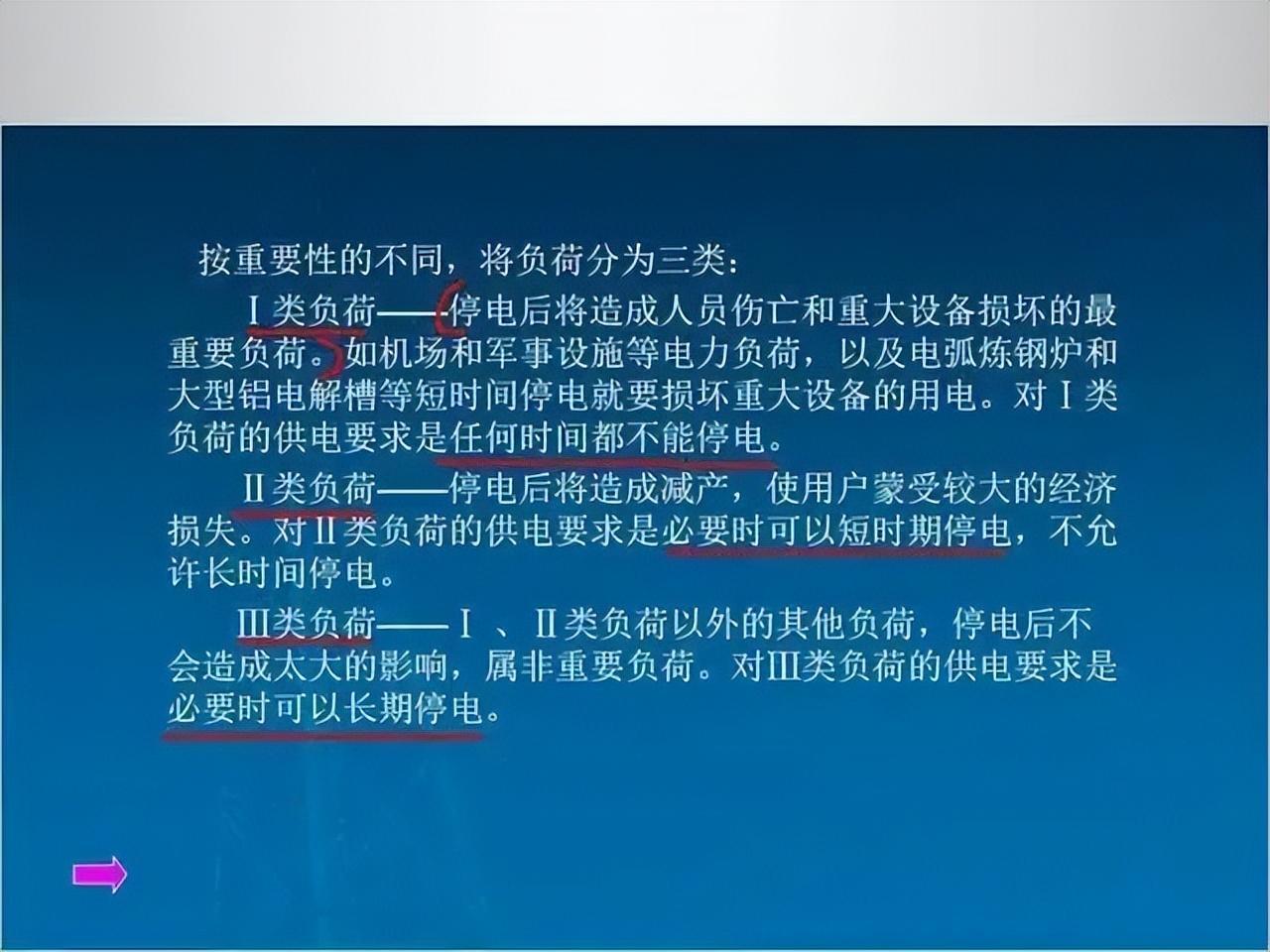

一次电气设备按用途及功能相互连接构成的电路，称为一次回路或一次接线或主接线图。

图2

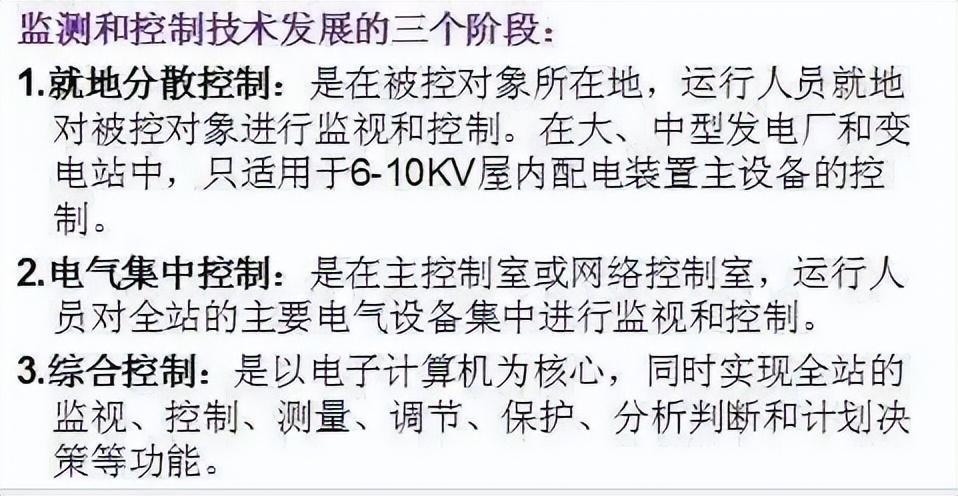

二次设备：是对一次设备进行控制、调节、保护和监测的设备，它包括（测量表计、继电保护和自动装置、操作电器及直流电源设备）等。 特点：低电压、小电流

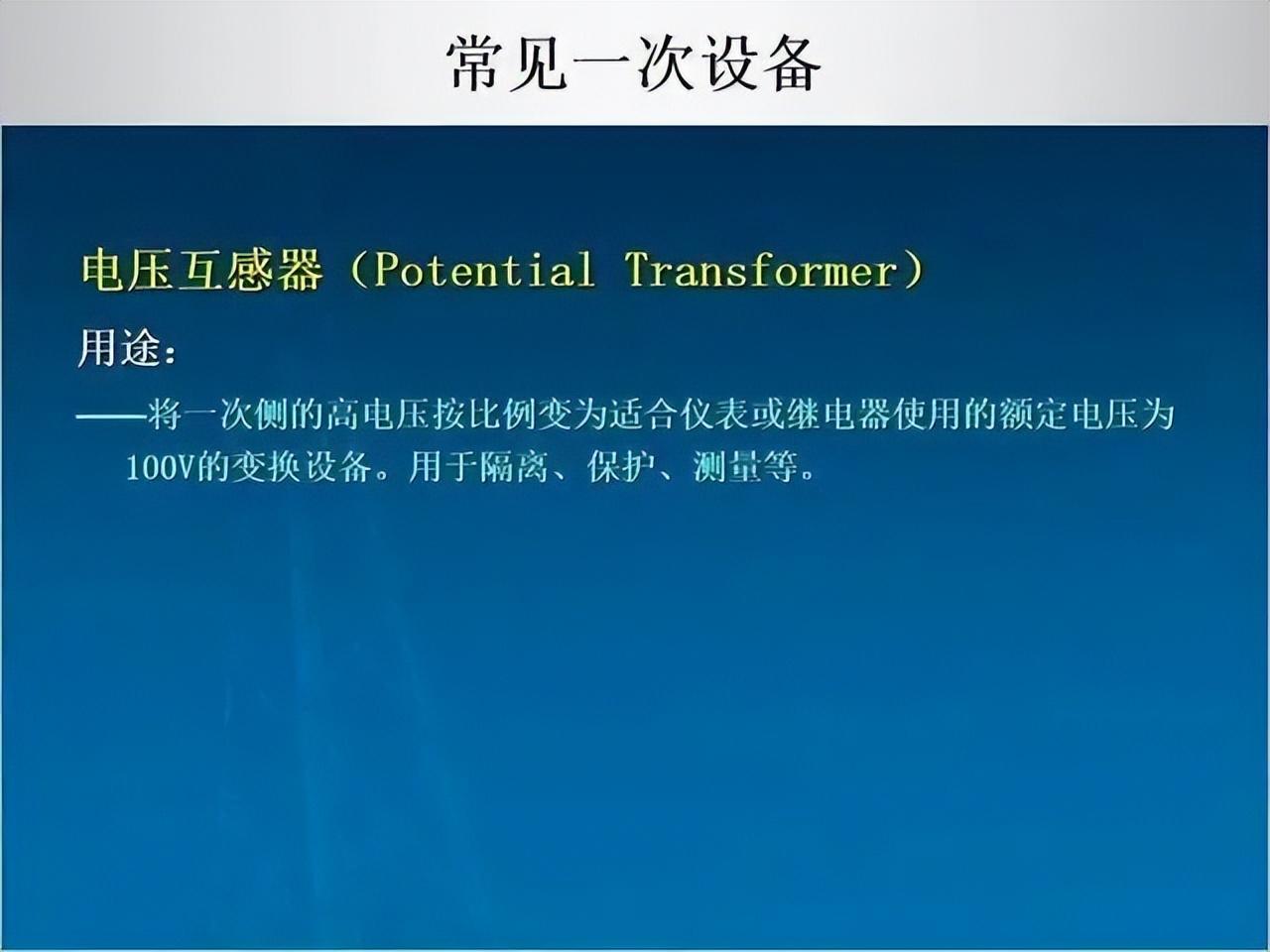

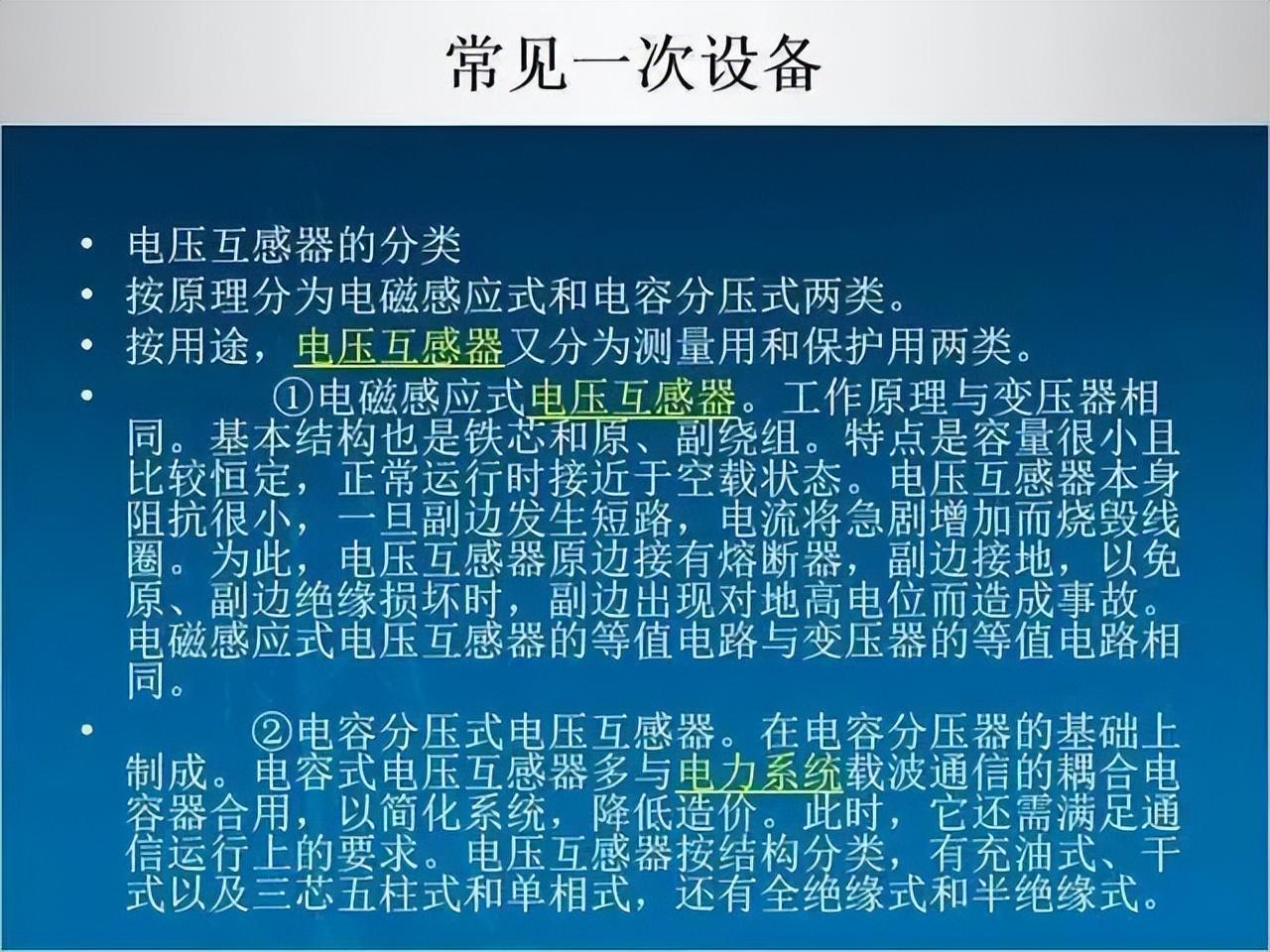

二次设备通过 电压互感器和电流互感器与一次设备取得电的联系。

二次电气设备相互连接构成的电路，称为二次回路或二次接线。

图3

二次系统的内容：互感器二次电路、控制系统、信号系统、测量系统、同步系统、保护系统、直流系统等。

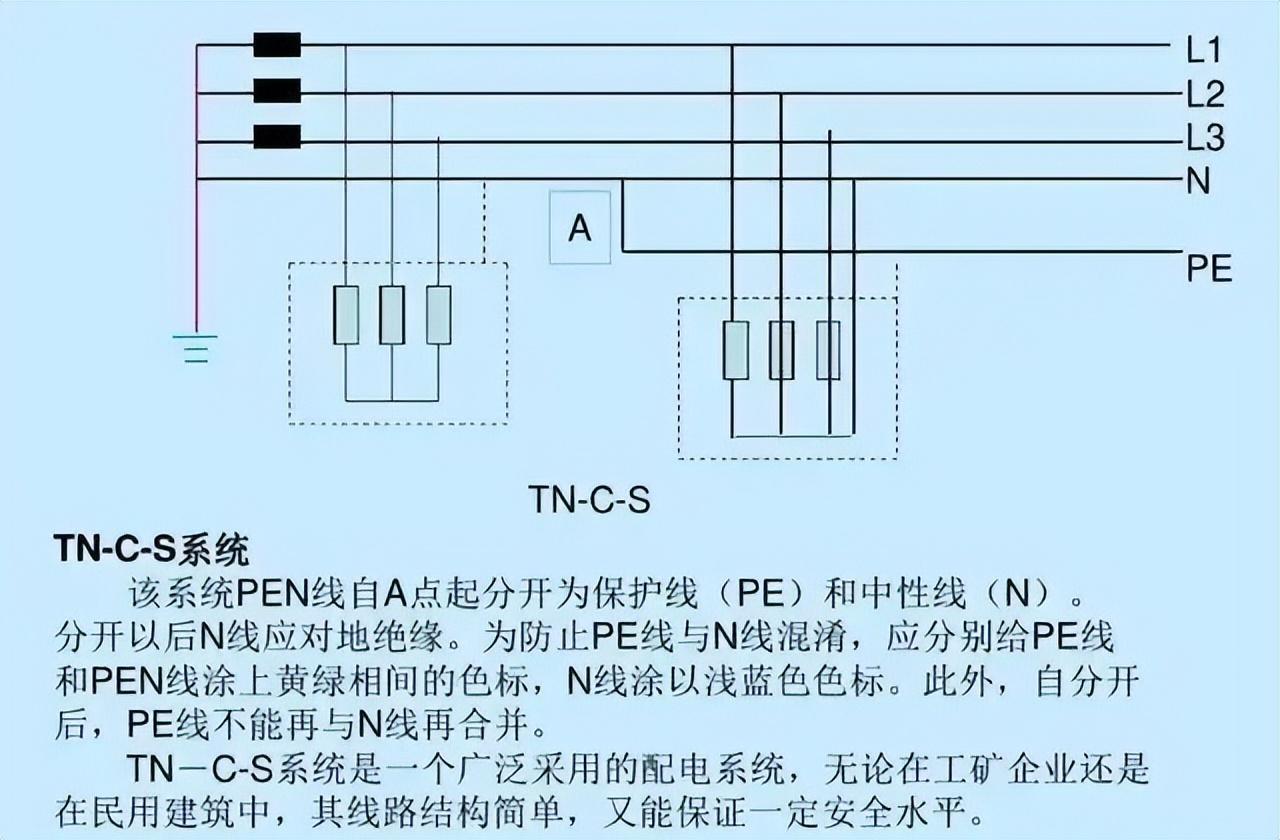

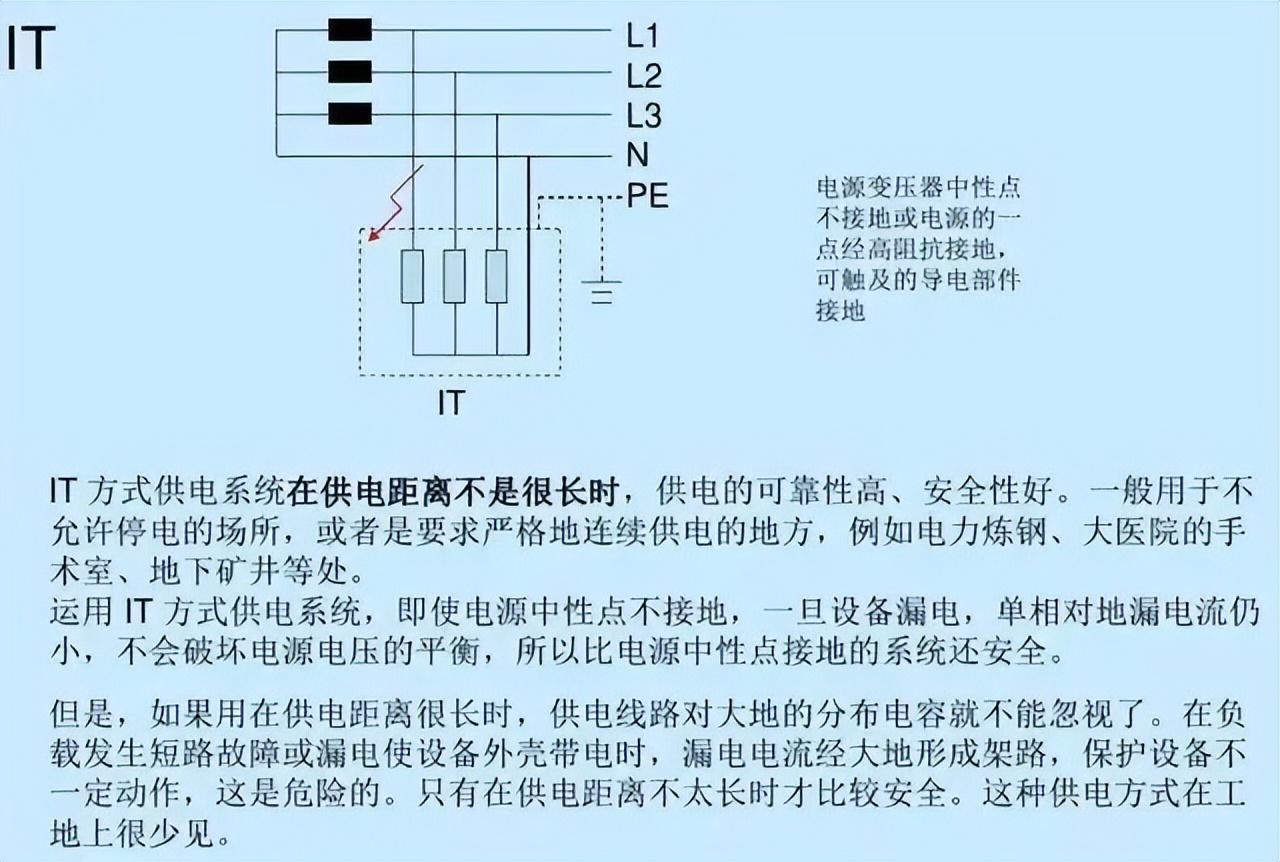

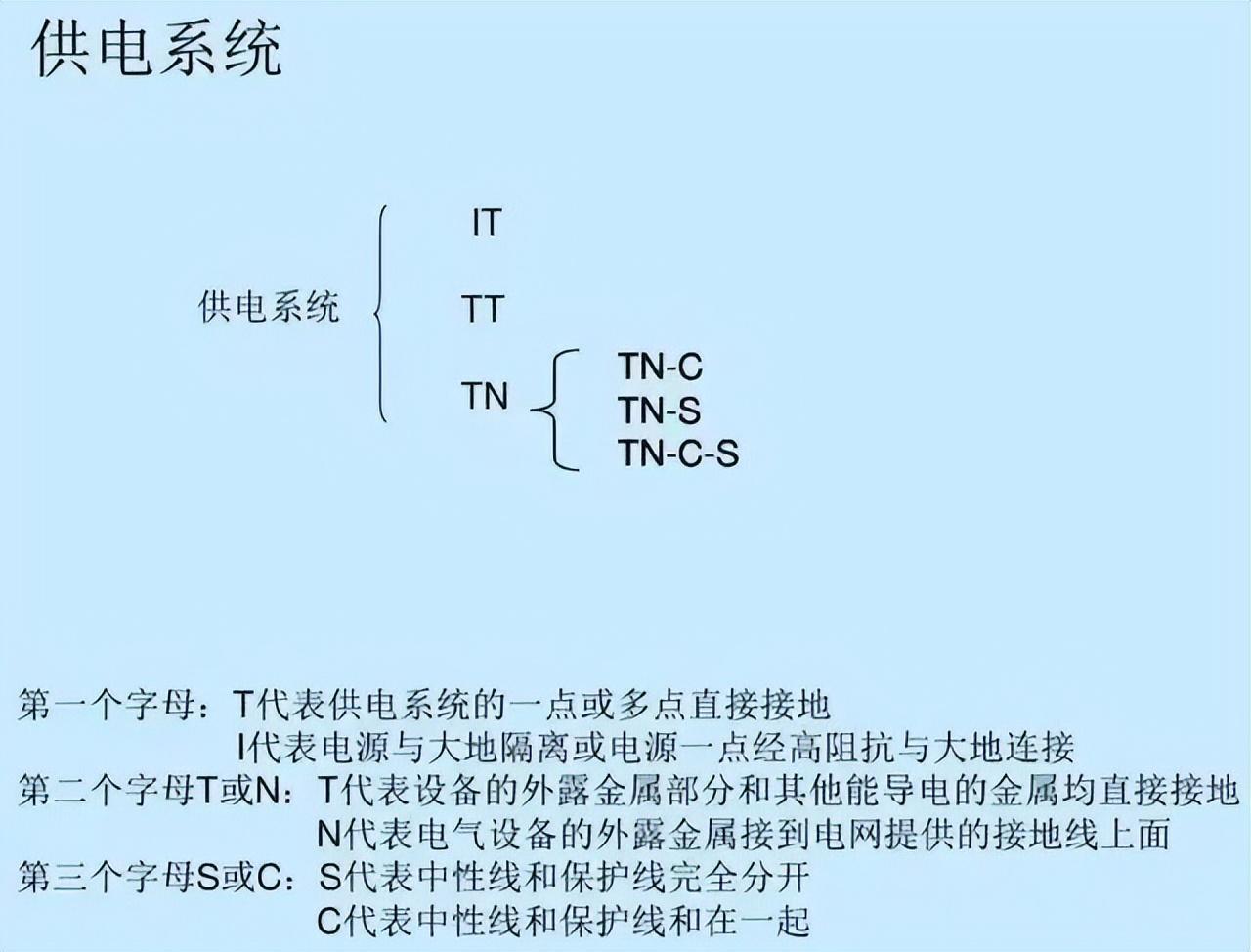

电力供电系统一般有5种供电模式，常用的有：IT系统，TT系统，TN系统，其中TN系统又可以分为TN-C，TN-S，TN-C-S，对于刚入门学习电气设计而言，这是极其容易弄混乱的地方。

鉴于不同的用电环境需求和供电保障程度，IEC（国际电工委员会）将低压配电系统分为三种基本类型IT、TT、TN，各种供电场合可按照需求选用，我国作为IEC的骨干成员，在国家标准《低压配电设计规范》（GB50054）中沿用IEC的划分标准，在全国强制执行。

每种类型由两个字母组成，第一个字母表示电源侧中性点接地与否：I为不接地或经高阻抗接地；T为接地。第二个字母表示用电设备的金属外壳接地方式：T为就地接地保护；N为接零保护。

从三种分类可以看出，IEC是根据电路供电连续性和用电设备安全功能实现途径的不同进行划分的。我们将三种系统的主要特点列出，就可明确理解这三种不同的系统的区别。在区分之前，我们先了解这个分类的 几项重要的基本前提：

（1）电源侧中性点是指低压民用变压器的中性点，电源专指变压器；

（2）用电设备外壳包括配电箱柜、电动机及灯具、电热等其他设备的人员可接近的裸露的金属外壳；

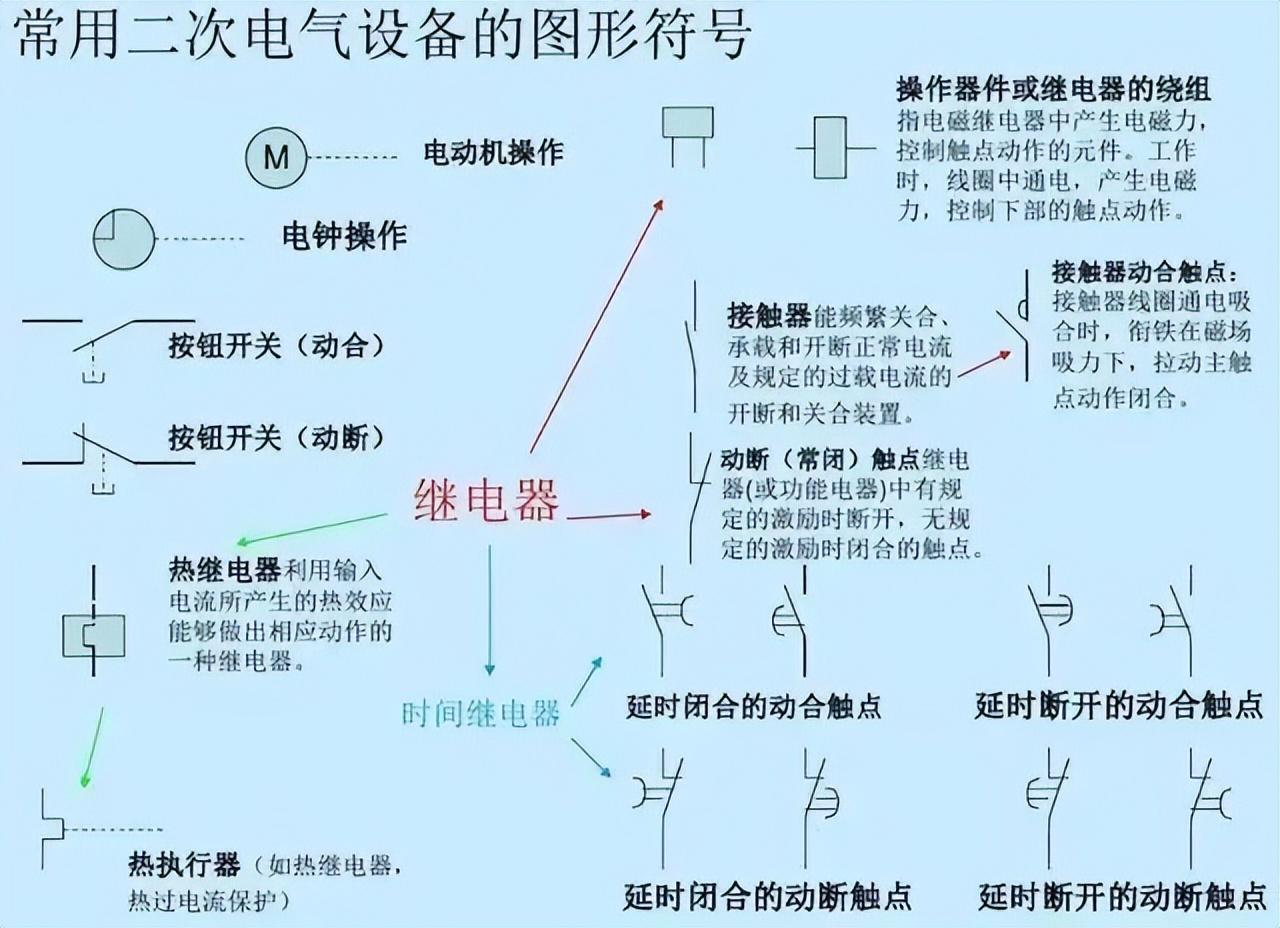

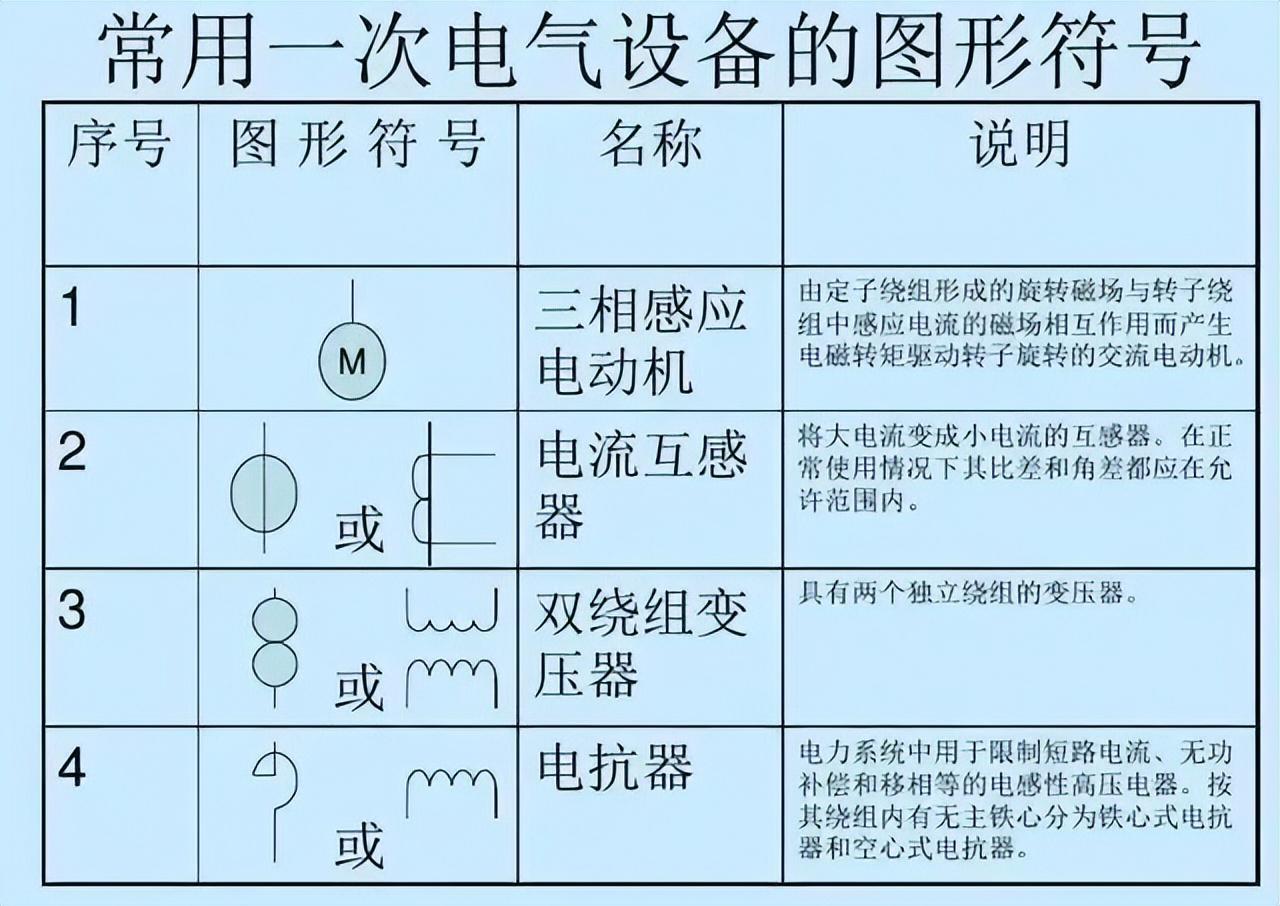

今天我们就来学习下常见的供电系统的模式和常用的电气设备图形符号。
