电流互感器的倍率如何计算

电流互感器是一种专用于将大电流变换成标准小电流的变换设备，它被广泛应用于供电系统中的测量仪表与继电器当中的电流线圈供电。

电流互感器的倍率与互感器的变比有关，我们要根据负荷的大小确定电流互感器的倍率，然后将一线按要求从电流互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以传入电流互感器内中的匝数为准，在互感器铭牌上有标识。

例如：一次额定电流为100A，二次额定电流为5A，那么该互感器的倍率为100/5=20

一次额定电流为200A，二次额定电流为5A，那么该互感器的倍率为200/5=40

所谓倍率就是变比，例如：30/5电流互感器，现在穿心5匝，电费单倍率是6。

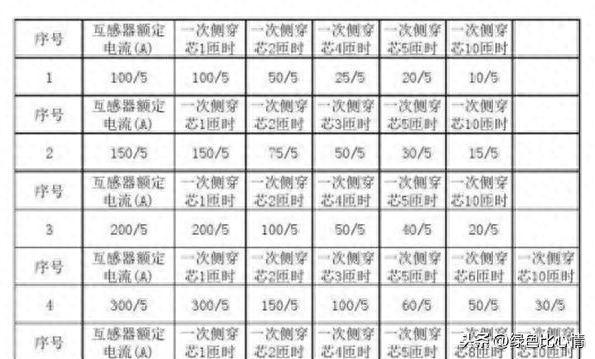

一次匝数：1，电流比：100/5＝20倍

一次匝数：2，电流比：50/5＝10倍

一次匝数：4，电流比：25/5＝5倍

一次匝数：5，电流比：20/5＝4倍

一次匝数：10，电流比：10/5＝2倍。

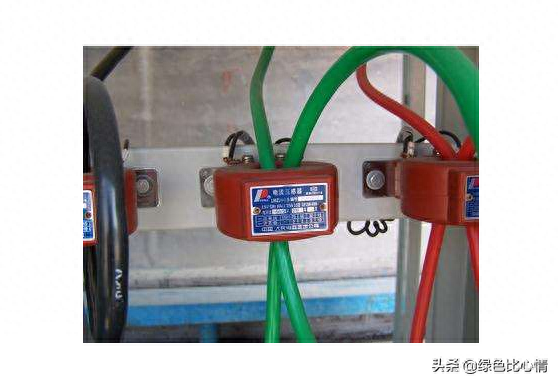

一次卷绕匝数是指一个互感器的一次卷绕匝数，图上的三个互感器一次卷绕匝数都是1匝。如果把被测导线在互感器上再绕一圈，一次卷绕匝数就是2匝

一次卷绕匝数为1匝，那么倍数为200/5=40倍；一次卷绕匝数为2匝，那么倍数为100/5=20倍；一次卷绕匝数为4匝，那么倍数为50/5=10倍，依次类推。
