有朋友多次问到电线接头如何接，其实这个我们之前有提到过，只是最近讲解电工的内容不多，那么今天我们就一起来了解这方面的知识。

一、导线连接的基本要求

导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

需连接的导线种类和连接形式不同，其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接等。连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。

（1）、单股铜导线的直接连接。小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1

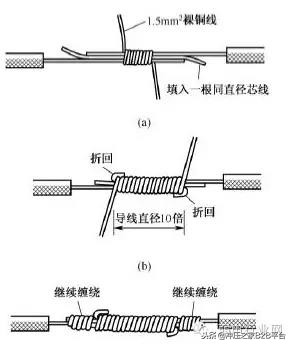

大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2

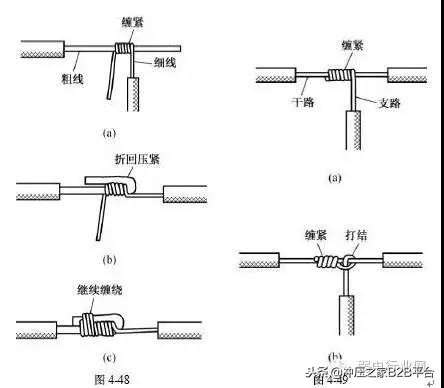

不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）、单股铜导线的分支连接。单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

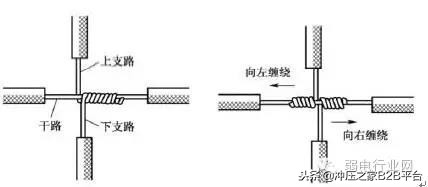

单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。

图5

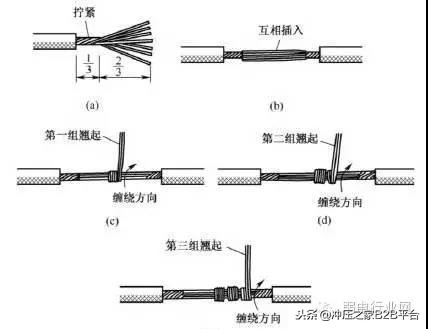

（3）、多股铜导线的直接连接。多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。

图6

（4）、多股铜导线的分支连接。多股铜导线的T字分支连接有两种方法，一种方法如图4-52所示，将支路芯线90 折弯后与干路芯线并行[见图7(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。

图7

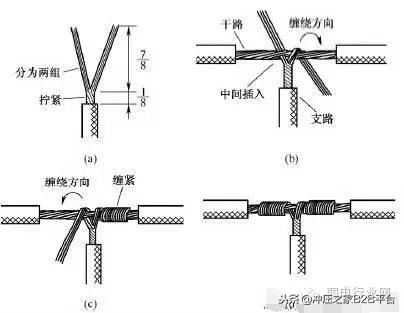

另一种方法如图8所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图8(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图8(b)所示方向缠绕 4～5圈。再将插入干路芯线当中的那一组朝左边按图8(c)所示方向缠绕4～5圈，连接好的导线如图8(d)所示。

图8

（5）、单股铜导线与多股铜导线的连接。单股铜导线与多股铜导线的连接方法如图9所示，先将多股导线的芯线绞合拧紧成单股状，再将其紧密缠绕在单股导线的芯线上5～8圈，最后将单股芯线线头折回并压紧在缠绕部位即可。

（6）、同一方向的导线的连接。当需要连接的导线来自同一方向时，可以采用图10所示的方法。对于单股导线，可将一根导线的芯线紧密缠绕在其他导线的芯线上，再将其他芯线的线头折回压紧即可。对于多股导线，可将两根导线的芯线互相交叉，然后绞合拧紧即可。对于单股导线与多股导线的连接，可将多股导线的芯线紧密缠绕在单股导线的芯线上，再将单股芯线的线头折回压紧即可。

图9

图10

（7）、双芯或多芯电线电缆的连接。双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。图11(a)所示为双芯护套线的连接情况，图 11(b)所示为三芯护套线的连接情况，图11(c)所示为四芯电力电缆的连接情况。

图11

铝导线虽然也可采用绞合连接，但铝芯线的表面极易氧化，日久将造成线路故障，因此铝导线通常采用紧压连接。

三、导线连接处的绝缘处理

为了进行连接，导线连接处的绝缘层已被去除。导线连接完成后，必须对所有绝缘层已被去除的部位进行绝缘处理，以恢复导线的绝缘性能，恢复后的绝缘强度应不低于导线原有的绝缘强度。

导线连接处的绝缘处理通常采用绝缘胶带进行缠裹包扎。一般电工常用的绝缘带有黄蜡带、涤纶薄膜带、黑胶布带、塑料胶带、橡胶胶带等。绝缘胶带的宽度常用20mm的，使用较为方便。

1、一般导线接头的绝缘处理

一字形连接的导线接头可按图12所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分[见图12(a)]。包缠时黄蜡带应与导线成55 左右倾斜角，每圈压叠带宽的1/2[见图12(b)]，直至包缠到接头右边两圈距离的完好绝缘层处。然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠[见图12(c)、图12(d)]，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。对于220V线路，也可不用黄蜡带，只用黑胶布带或塑料胶带包缠两层。在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。

图12

2、T字分支接头的绝缘处理

导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图13所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。

图13

3、十字分支接头的绝缘处理

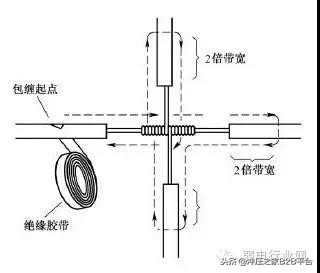

对导线的十字分支接头进行绝缘处理时，包缠方向如图14所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
