​原来“金手指”还有这么多学问

原来“金手指”还有这么多学问

一、什么是金手指？

“ 金手指 ” 顾名思义，就是长得类似手指一样，并且在手指两侧的焊盘都有一层金，用于插入卡槽，起着连接的作用。

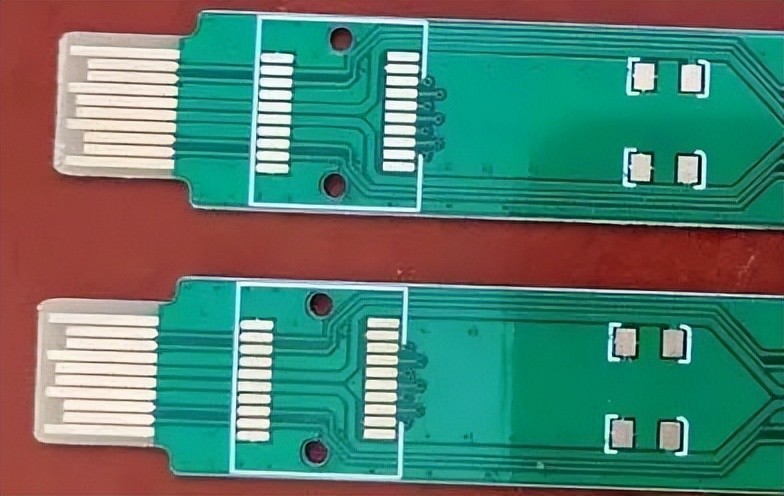

金手指实物

简单说金手指就是PCB做成的连接器，可直接插在卡槽，代替了连接线的作用。

特点：

因为卡槽内有弹簧金属片，所以在金手指拔插的过程中，对接触的焊盘磨损度和导电性要求比较高。

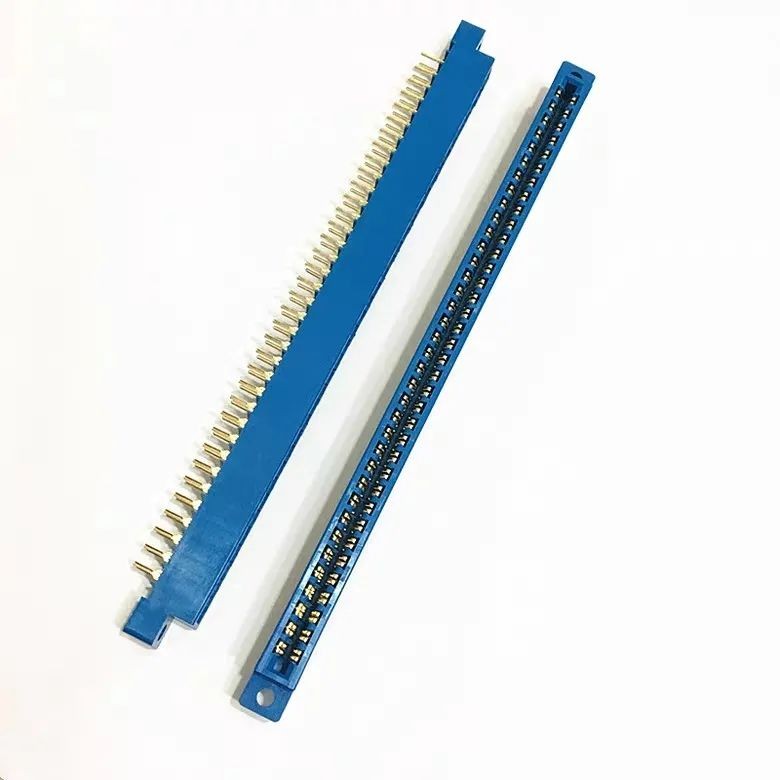

金手指卡槽插座

二、注意事项

1.注意板子的厚度。要保证将金手指插入卡槽后，能良好接触。既不能太松，容易掉；也不能太紧，可能插不进去。

2.在金手指的正反面都有焊盘，有可能是不同的网络，注意引脚定义不要搞错。

3.注意引脚之间的耐压间距，如果超过耐压要求，可考虑将卡槽内挨着的金属弹簧片取掉。

4.如果引脚正反面都是相同的引脚定义，且是高电压，可考虑打过孔，同时提高良好的接触性。

5.设计时，注意引脚定义的顺序，最好能一眼看出金手指是否插反，防止金手指误插引起电路板烧坏。

6.金手指工艺大多选择沉金而不是镀金。因为镀金板焊接性比较差。
