手动换向阀是一种手动操作的控制液压系统的元件，它可以切换液压系统中的液路，并改变流向和压力值。当手动换向阀处于其初始位置时，液路处于关闭状态，液压油无法流过。当手动换向阀被手动操作时，它将打开或关闭相应的液路，从而使液压油能够流经液路并改变相应的行动连杆的运动方向或作用位置。手动换向阀的工作原理简单可靠，广泛应用于液压系统的控制和维护。

一：手动换向阀的工作原理

工作原理是：

1、手动换向阀工作时，手上操作产生的推力借着阀外的驱动传动机构转动驱动轴，摇拐臂启动。

2、打开阀板，使工作流体一会从左入口通向阀的下部出口，一会从右入口变换通向下部出口，实现周期变换流向的目的。

二：手动换向阀符号

1、用方框表示阀的工作位置，有几个方框就表示有几“位”;

2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;

3、方框内符号“┻”或“┳”表示该通路不通;

4、方框外部连接的接口数有几个，就表示几“通”;

5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。有时在图形符号上用l表示泄漏油口;

6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，油路/气路一般应连接在换向阀的常态位上。

三：手动换向阀工作原理动画演示

电液换向阀是机械设计及液压传动设计中常用的控件原件，电液换向阀既能实现换向缓冲，又能用较小的电磁铁控制大流量的液流，从而方便地实现自动控制，故在大流量液压系统中宜采用电液换向阀换向。本文将介绍一下电液换向阀的结构及工作原理：

图1 电液换向阀工作原理图

图1所示为弹簧对中型三位四通电液换向阀的结构。当先导电磁阀的2个电磁铁均不通电而处于图1（a）所示位置时，先导电磁阀阀芯在其对中弹簧的作用下处于中位，此时来自主阀P口（或外接油口）的控制压力油不能进入主阀芯左、右两端的控制腔，主阀芯左右两腔的油液通过先导阀中间位置经先导阀的T口流回油箱。

主阀芯在两端对中弹簧的作用下，依靠阀体定位，准确地处在中间位置，此时主阀的P、A、B、T油口均不相通。当先导阀左边的电磁铁通电后，使其阀芯向右移动，处于图1（b）所示右端位置时，来自主阀P口（或外接油口）的控制压力油经先导阀进入主阀右端的控制腔，推动主阀阀芯向左移动，这时主阀芯左端控制腔中的油液经先导阀流回油箱，使主阀的油口P与A、B与T的油路相通；反之，当先导阀右边的电磁铁通电时，可使油口P与B、A与T的油路相通。

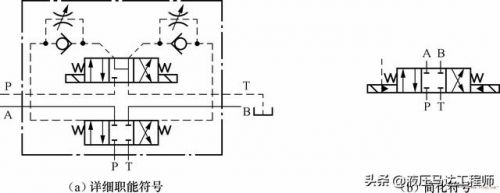

图2（a）为电液换向阀（弹簧对中、内部压力控制、外部泄油）的详细职能符号图，图中在2个液控口增加了单向节流阀，主阀芯的移动速度可调，从而避免换向过快造成冲击。图2（b）为其简化符号图。

图2电液换向阀图形符号
